SYR Sicherheitscenter 4807 m. Membran-Ausdehnungsgefaess 8 Liter

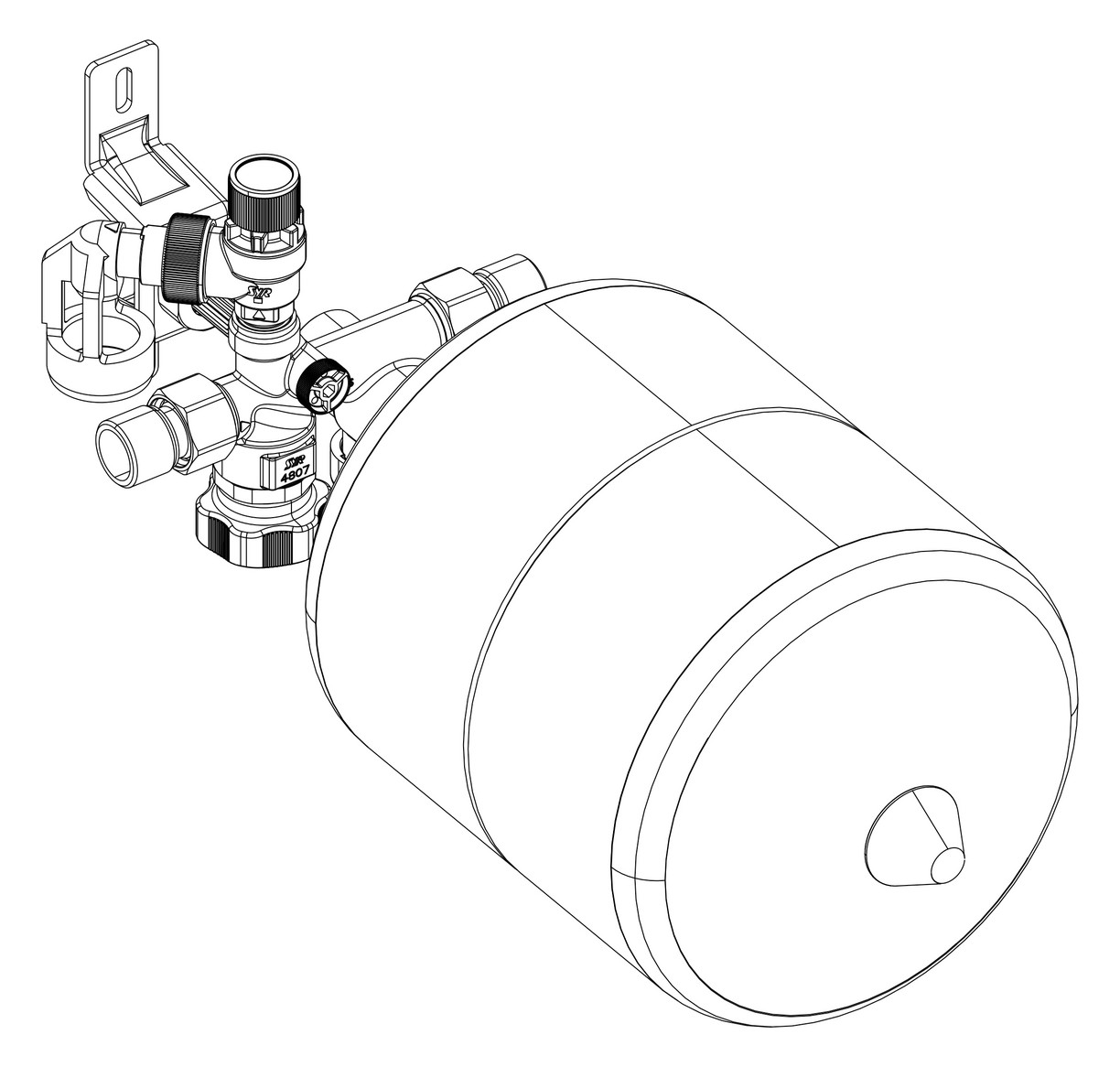

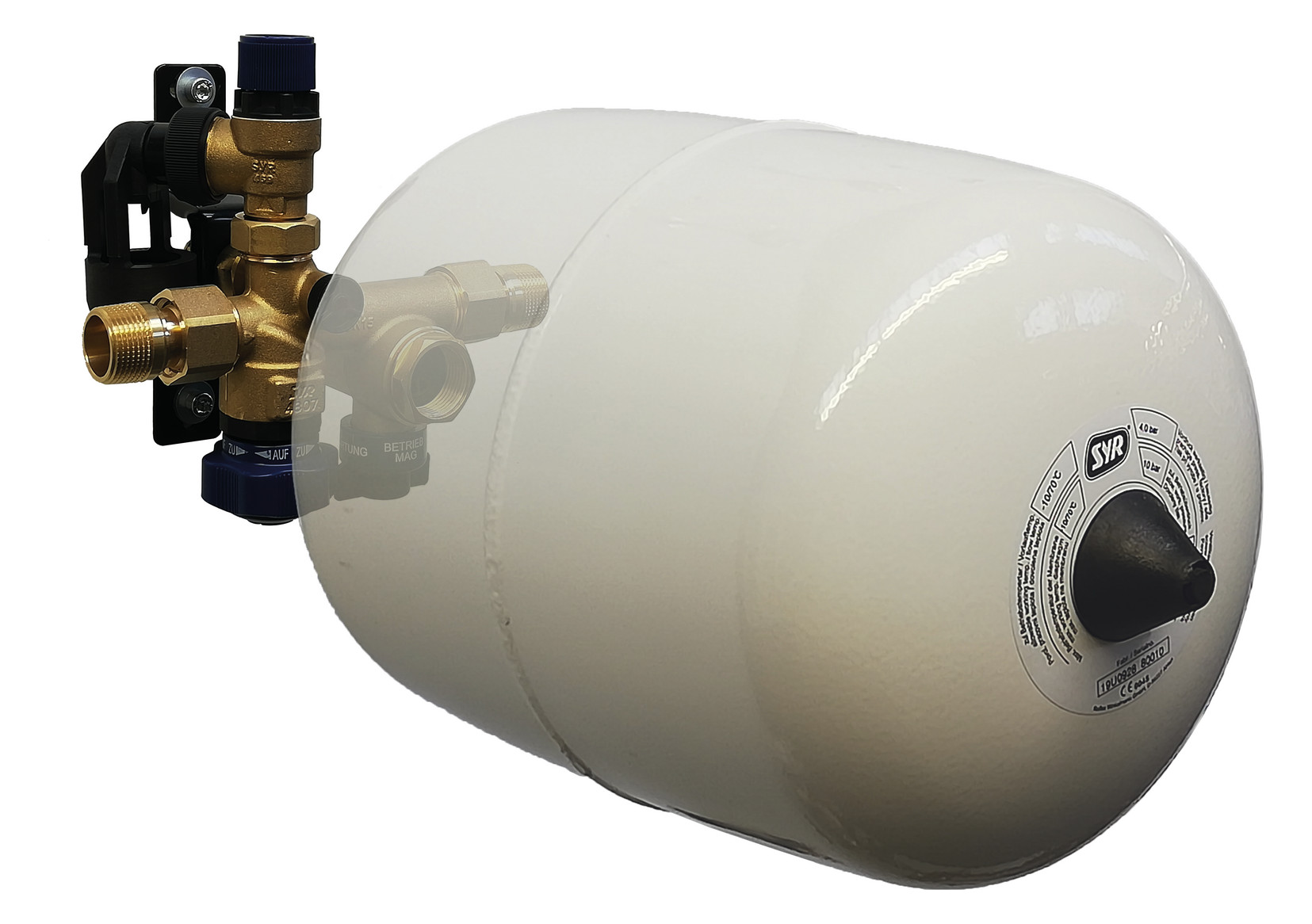

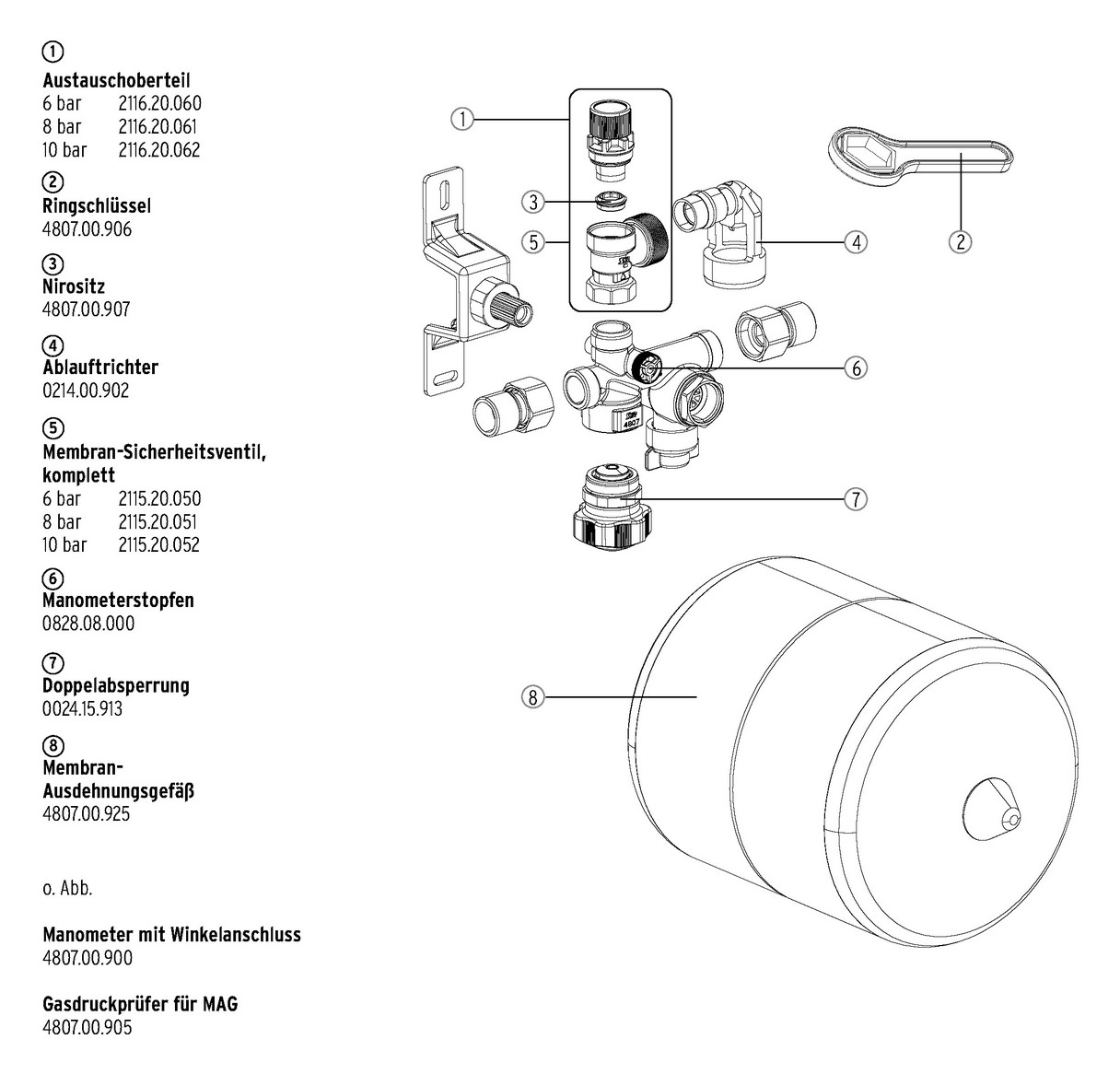

Das SYR-Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 150 l Inhalt, entsprechend DIN 1988, Teil 200; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 8 l Nennvolumen in kompakter Form. Das Sicherheitscenter 4807 beinhaltet eine Doppelabsperrung mit integrierter Prüfmöglichkeit für den Rückflussverhinderer, einen Rückflussverhinderer, ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter, eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG sowie einen Wandhalter. Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360° drehbar. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 + 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke. Technische Daten: Eingangsdruck: min. 2 bar, max. 16 bar Betriebsdruck: max. 80 % des Ansprechdrucks des Sicherheitsventils Betriebstemperatur: max. 30 °C Medium: Trinkwasser Ansprechdruck: 6, 8, 10 bar durch beiliegende Patronen Einbaulage: beliebig, Sicherheitsventil nicht nach unten Durchflussleistung: 0,7 m³/h bei Dp 0,2 bar 2,1 m³/h bei Dp 1,0 bar Bauteilprüfnummer: TÜV-SV-20-545-DN-W-p Anschlussgröße: DN 15
