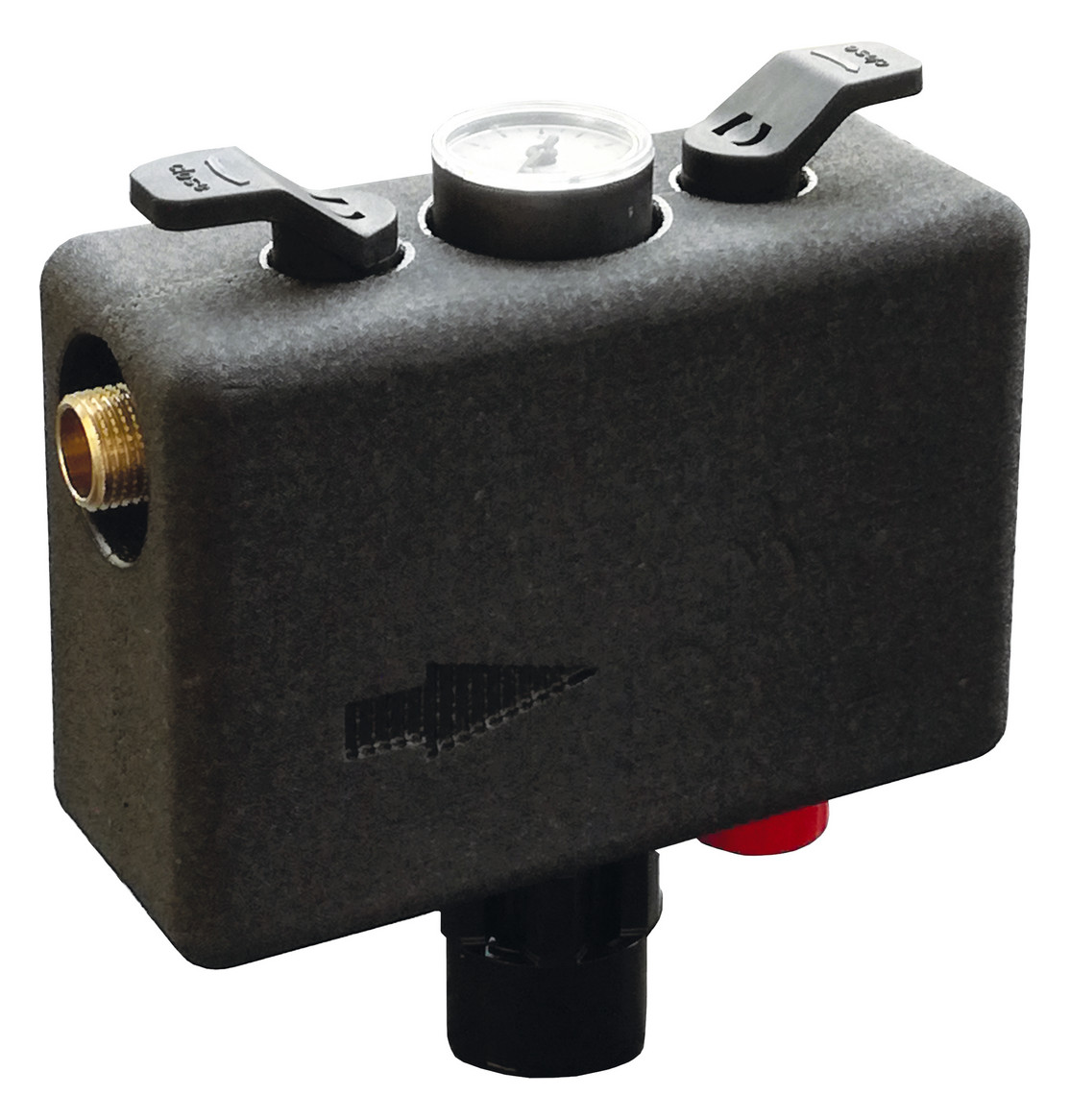

SYR Fuellcombi CA Plus 6828 DN 15 zur Befuel. von geschl. Heizungsanlagen

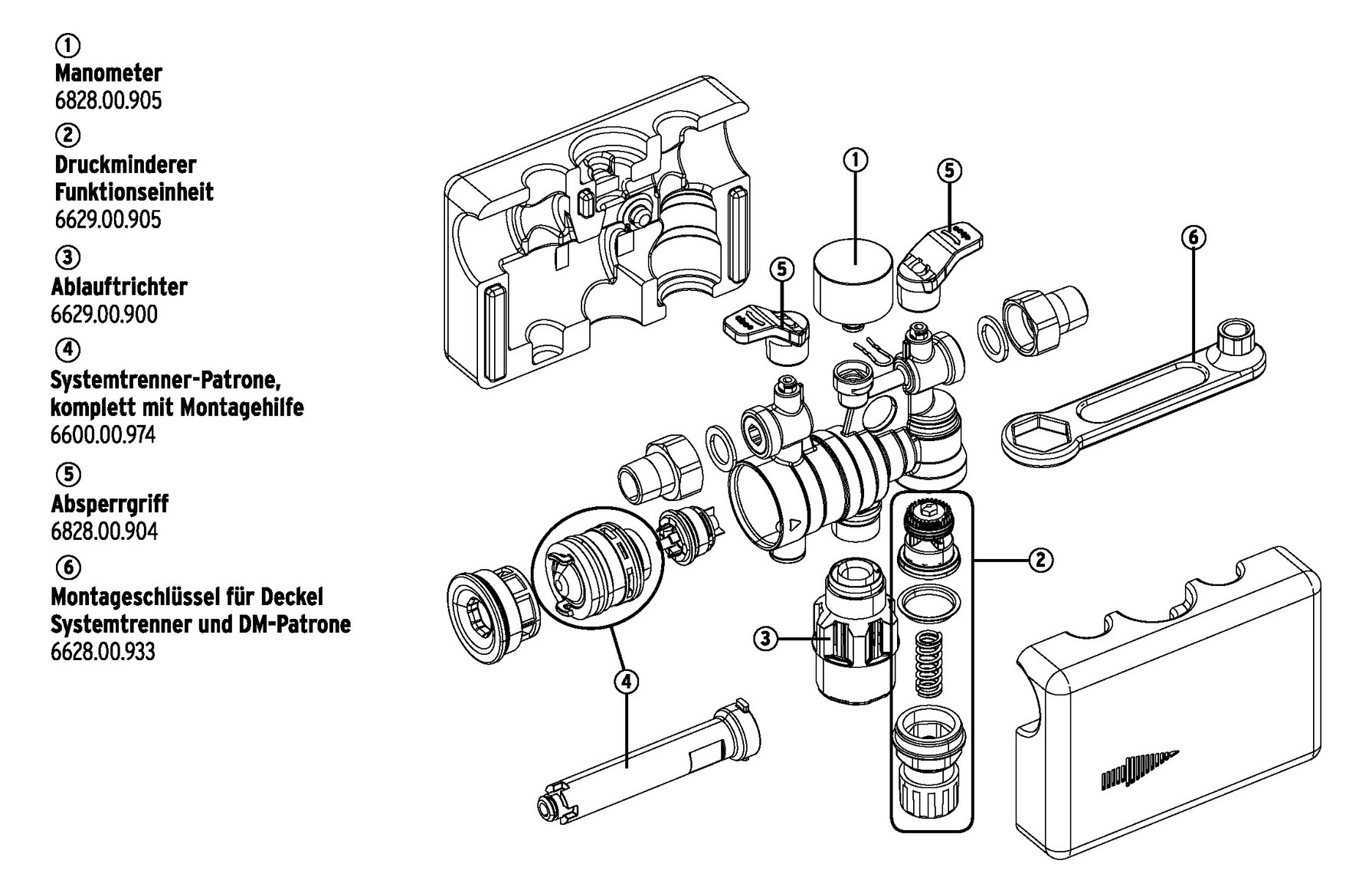

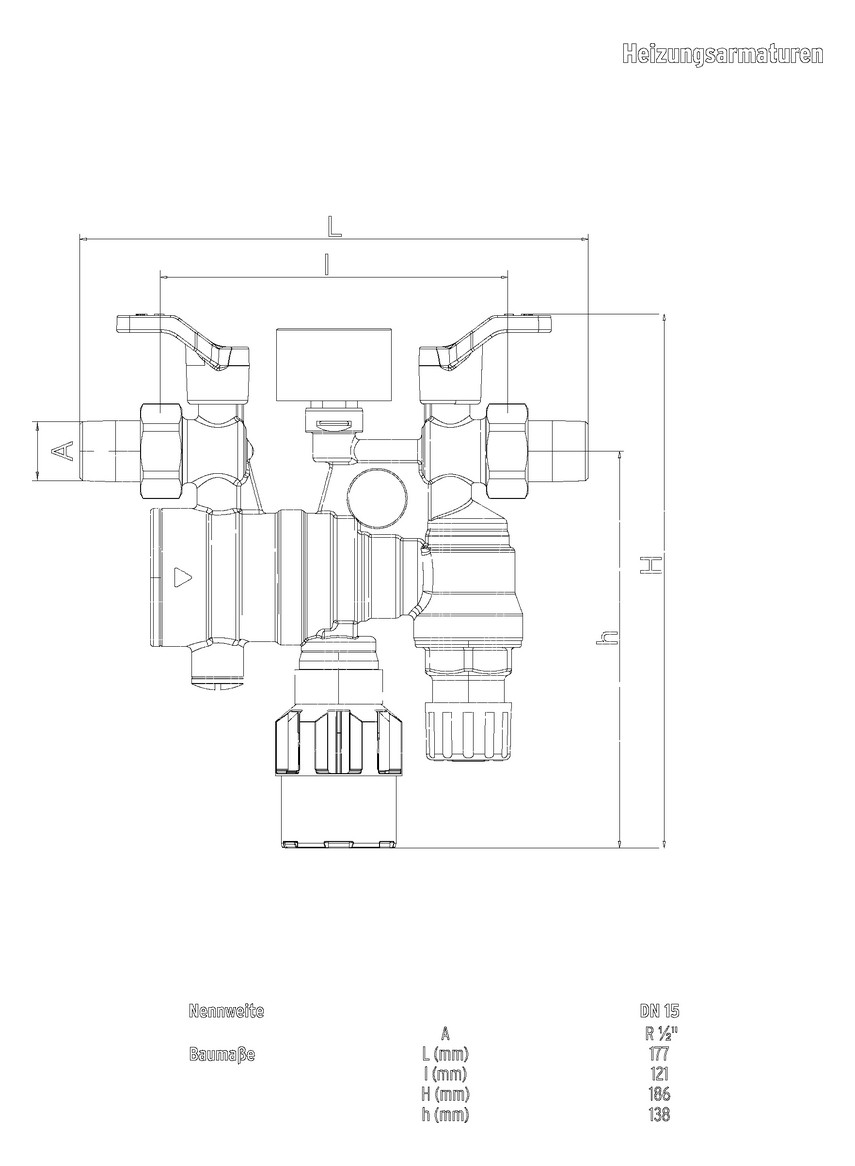

Die FüllCombi CA Plus 6828 dient zur Automatisierung des Füllvorgangs von geschlossenen Systemen. Gemäß DIN EN1717 wird sie fest mit der Trinkwasserleitung verbunden und schützt bis zur Flüssigkeitskategorie 3. Sinkt der Versorgungsdruck während des Füllvorgangs unter den Druck des Systems, unterbindet der in der FüllCombi eingebaute Systemtrenner CA (class „a“) das Zurückfließen des Nicht-Trinkwassers in die Trinkwasserleitung. Nach erfolgtem Füllvorgang sollte die ausgangsseitige Absperrung der FüllCombi CA Plus bei geschlossenen Systemen wieder geschlossen werden, um eine unkontrollierte Nachbefüllung (z.B. durch eine Leckage) zu verhindern. Bei offenen Verbrauchssystemen hingegen bleibt die Absperrung geöffnet. Die FüllCombi CA Plus 6828 enthält einen Druckminderer, ein Manometer, Schmutzfänger, Systemtrenner CA, Ablauftrichter, sowie eine manuelle ein- und ausgangsseitige Absperrung. Sie enthält somit alle Bestandteile zur normgerechten Befüllung geschlossener und offener Verbrauchssysteme. Technische Daten: Anschlussgröße: DN 15 Nennweite: DN 10 Betriebsdruck: max. 10 bar Ausgangsdruck Druckminderer: 1,5 – 5 bar Werkseinstellung: 1,5 bar (Systemdruck) Medien: Trinkwasser Betriebstemperatur: max. 30 °C (eingangsseitig) Einbaulage: waagerecht, Trichteranschluss nach unten Füllleistung: 1,3 m3/h bei ?p 1,5 bar
