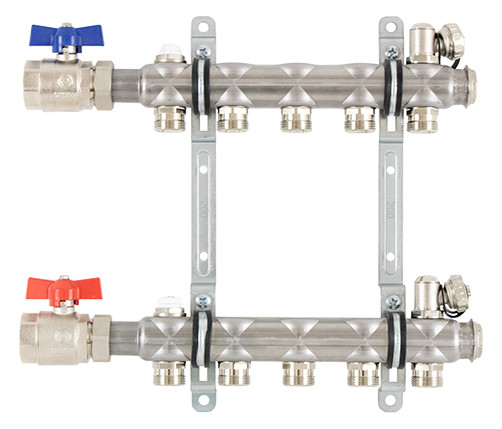

STRAWA Edelstahl-Verteiler fuer HK (Heizkoerperanbindung) 8 Abgaenge

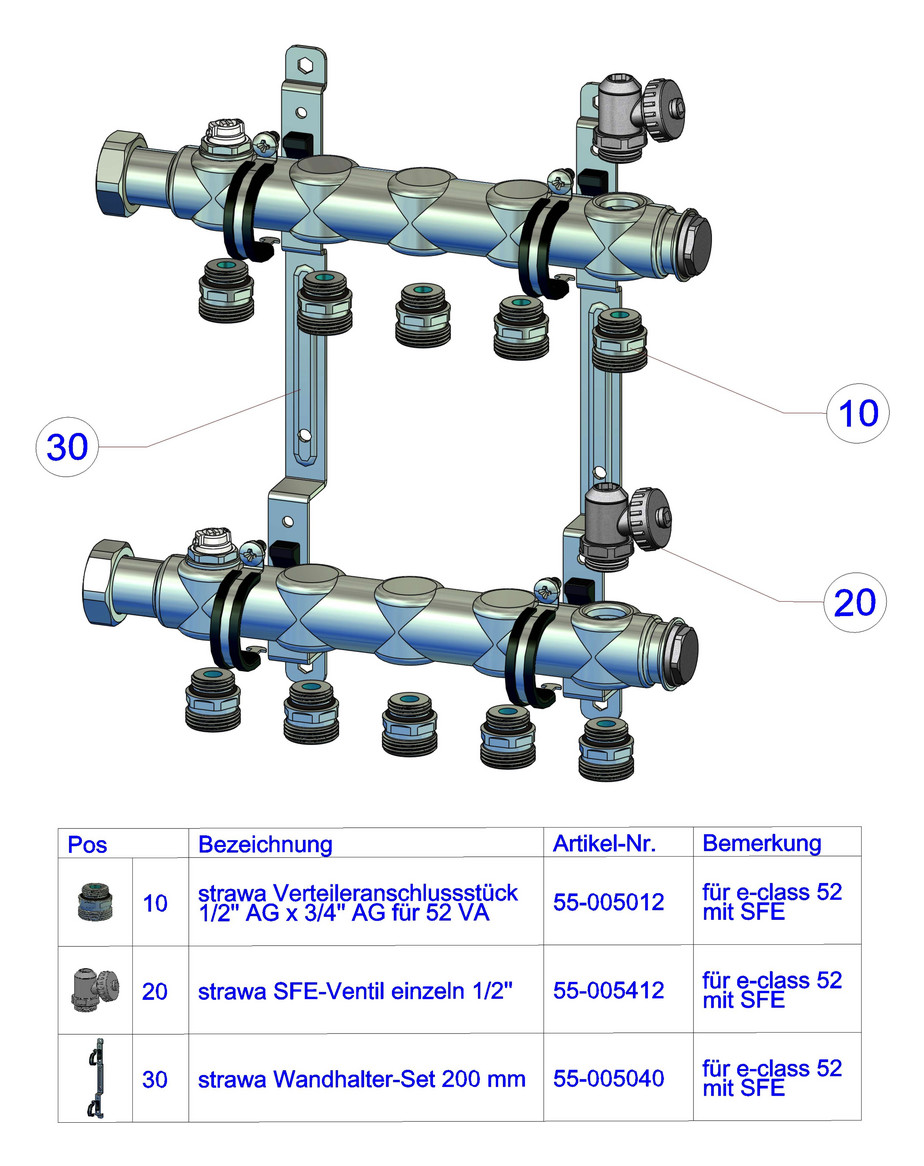

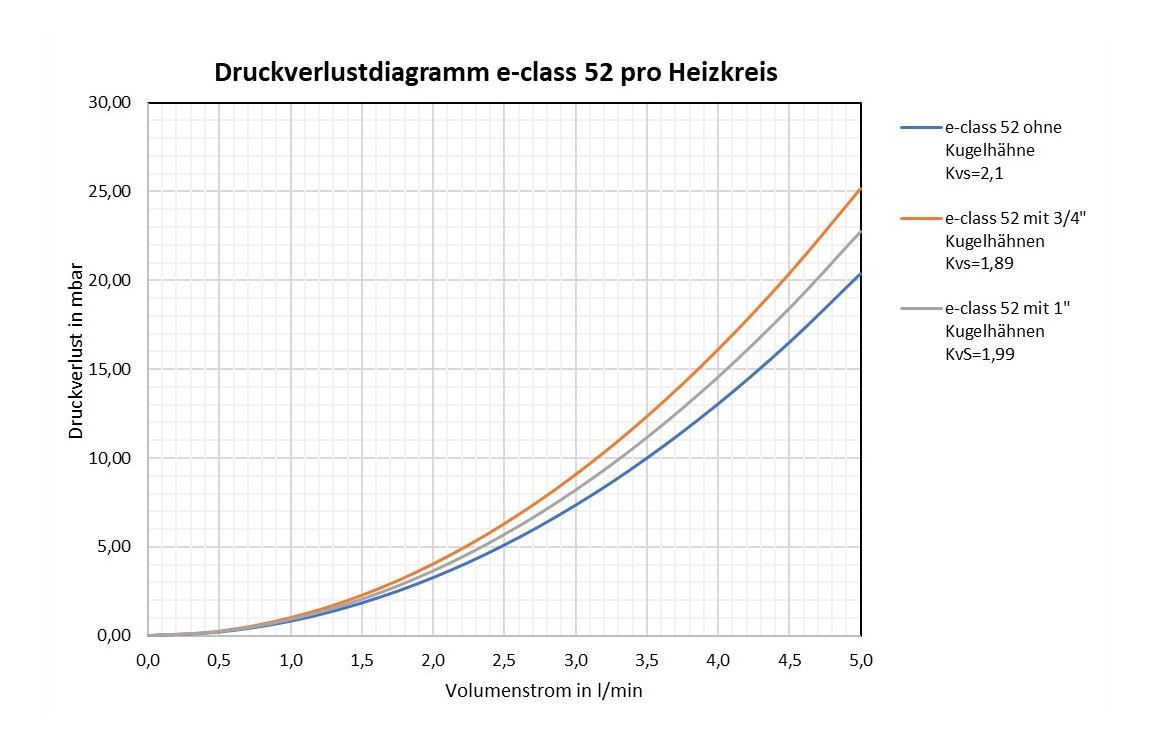

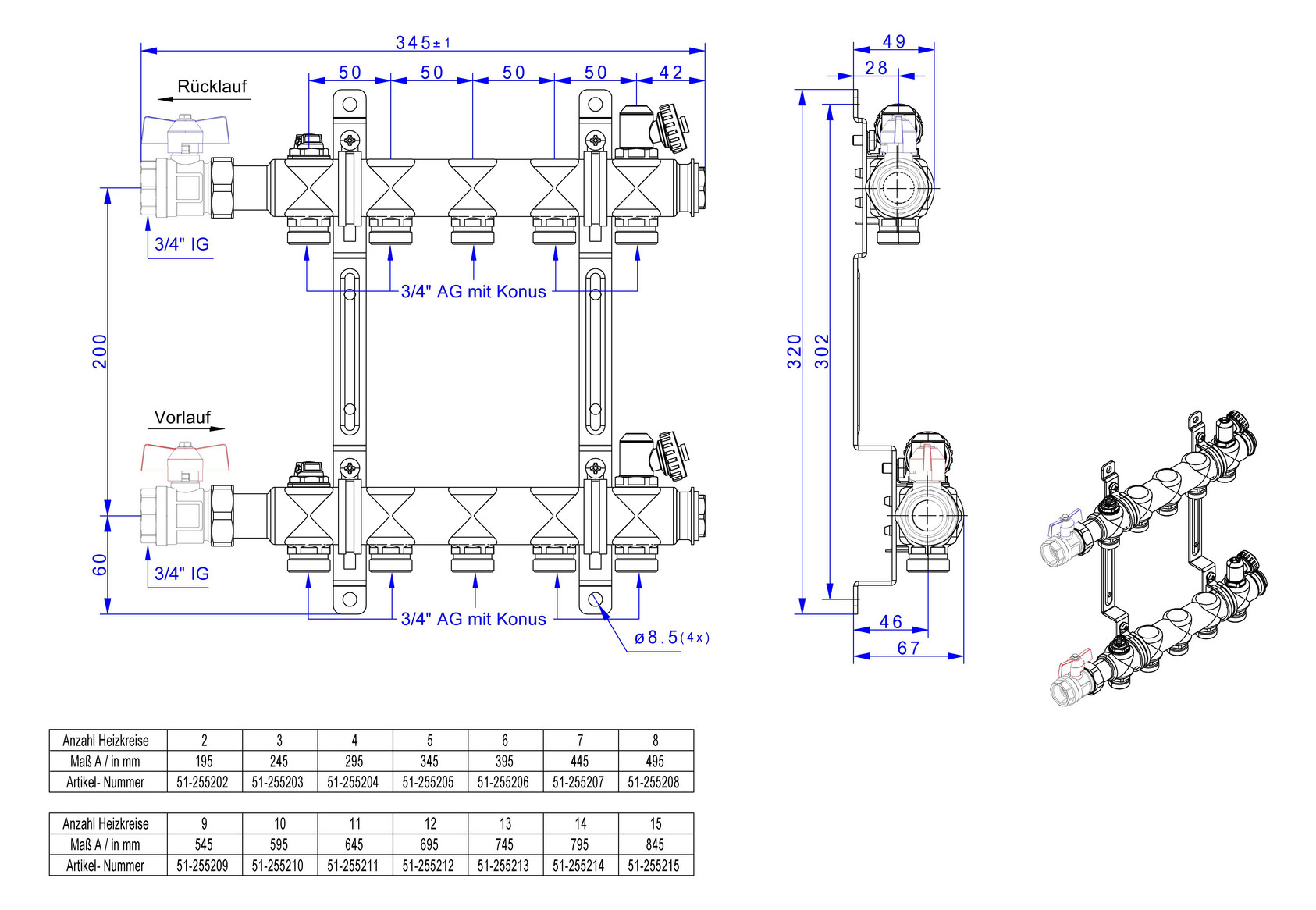

1. Beschreibung: Anschlussverteiler für den Heizkörperanschluss, Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis horizontale Anschlussgarnitur ohne Wärmezählerverrohrung 2. Technische Daten: - max. Wärmeleistung: 50 kW bei delta T 20 K - max. Volumenstrom von 2,14 m³/h - max. Betriebstemperatur 80 (100) ° C - max. Betriebsdruck 6 bar - Kvs-Wert pro Heizkreis: 1,89 m³/h 3. Bauteile: 3.1 Edelstahlverteiler: - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32 - SFE-Ventil (Spül-, Füll- und Entleerventil) und Entlüftungsventil im Vorlauf- und Rücklaufbalken - Vorlaufbalken und Rücklaufbalken ohne Absperr- bzw. Regulierventile - Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG) 3.2. Befestigung: - verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke - zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke - Abstand der Vor- und Rücklaufverteilerbalken 200 mm - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109 3.3. Dichtungen: - Flachdichtungen Centellen WS 3825 gelb 3.4 Beschriftung: - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss 4. Anschlüsse. 4.1 Primäranschluss: - 3/4" IG - Anschluss wahlweise von links oder rechts 4.2 Sekundäranschluss: - Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen - Anschluss nach oben oder unten
