OPTIMA T Sicherheitsgruppe messing m. Arm. DN 20, m. DMI, VSB 3/4",6 bar

MM/SHGOPT206DMIMS | Artikelnummer: SHGOPT206DMIMS | Werksartikelnummer: 0025.20.720

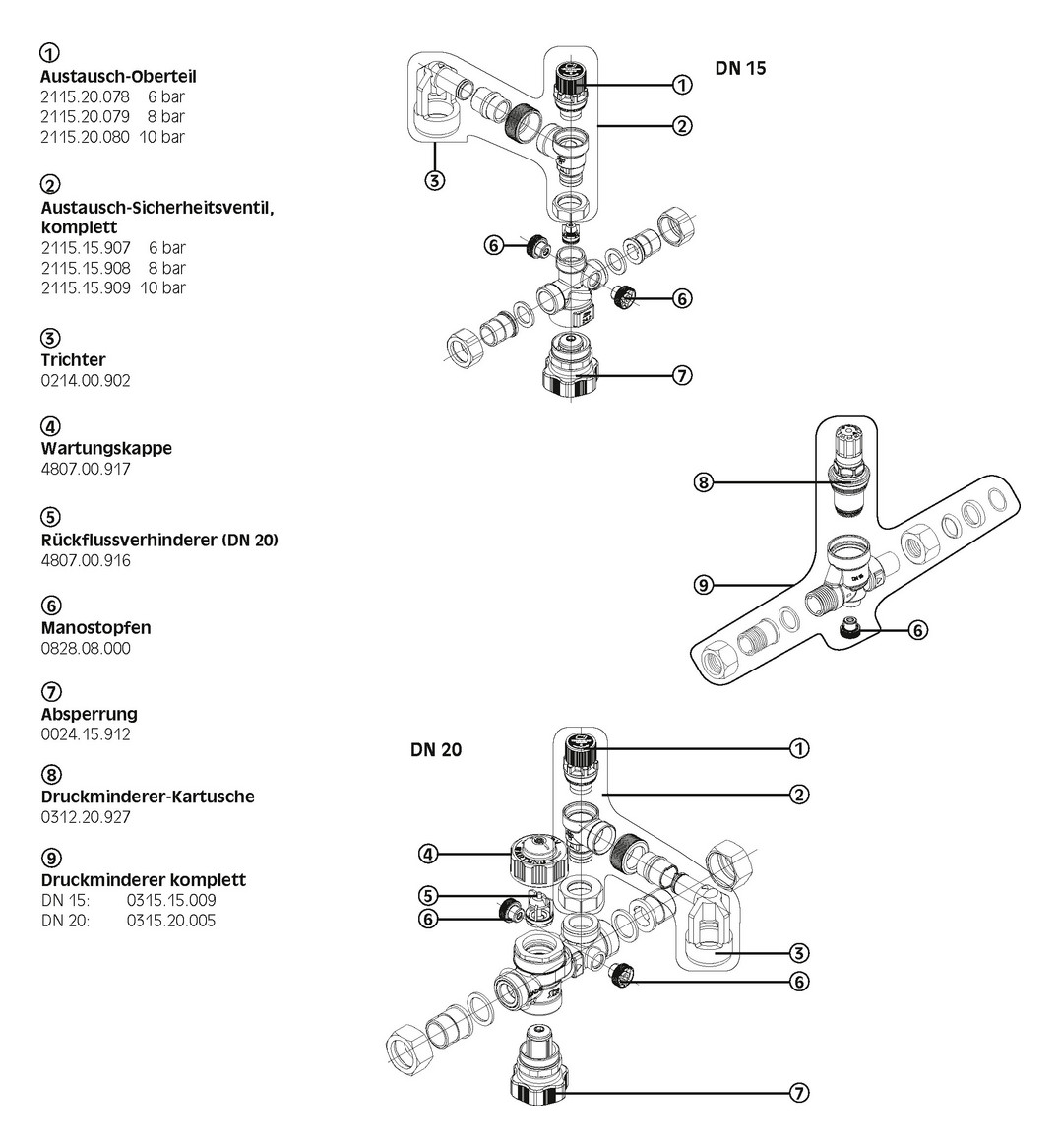

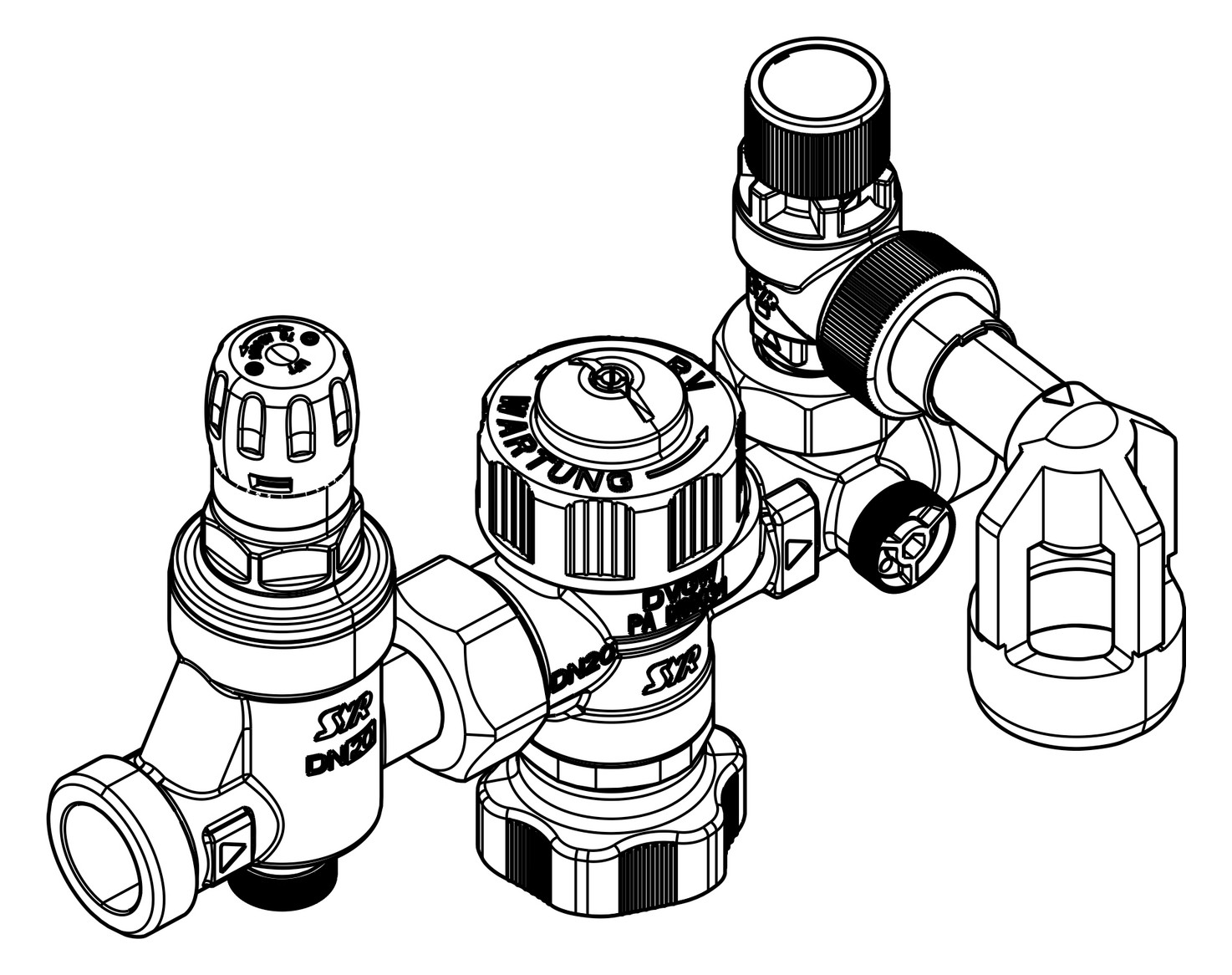

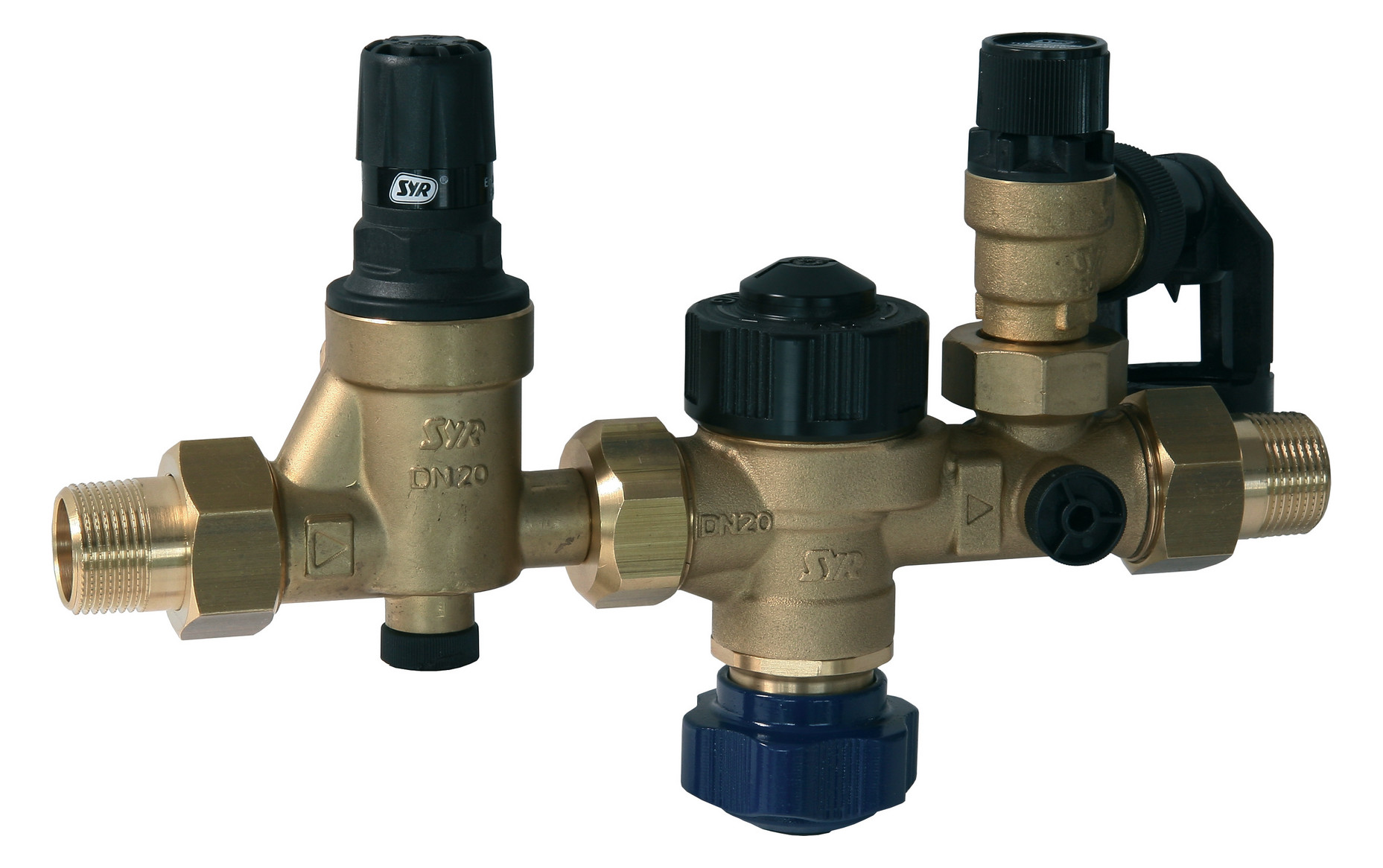

Die Optima-T-Sicherheitsgruppe 25.2 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753, Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE, und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Zusätzlich ist ein Druckminderer vorgeschaltet, der den erforderlichen Anlagendruck einregelt. Die Sicherheitsgruppe 25.2 besteht aus Druckminderer, Doppelabsperrung, Rückflussverhinderer mit Prüfvorrichtung, Manometeranschluss und Membran-Sicherheitsventil sowie Ablauftrichter mit Rohrunterbrecher, der das Rücksaugen des Ablaufwassers verhindert. Das leicht austauschbare Membran-Sicherheitsventil mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar. Technische Daten: Eingangsdruck: 10 bar nach DIN EN 1488 Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil Betriebstemperatur: max. 30°C Eintrittstemperatur Einstellbereich Druckminderer: 1,5 - 6 bar (Werkseinstellung 4 bar) Ansprechdruck: Werkseitig: 6 bar Medium: Trinkwasser Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p Einbaulage: beliebig Durchflussleistung: DN 20: 2,3 m³/h bei ∆p 1,1 bar ABP-Nr.: P-IX 7635/I (DM), PA-IX 6903/I (SG)

Produkteigenschaften

191,23 EUR ohne Mwst.
227,57 EUR inkl. Mwst.

Technische Daten

DN20
Zoll3/4
SerieOptima T
MaterialMessing
Maß A (mm)74
Maß B (mm)226
Maß C (mm)198
Gewicht (kg)1.72
Montagezeit (min)40
Membran-Sicherheitsventil (bar)6
