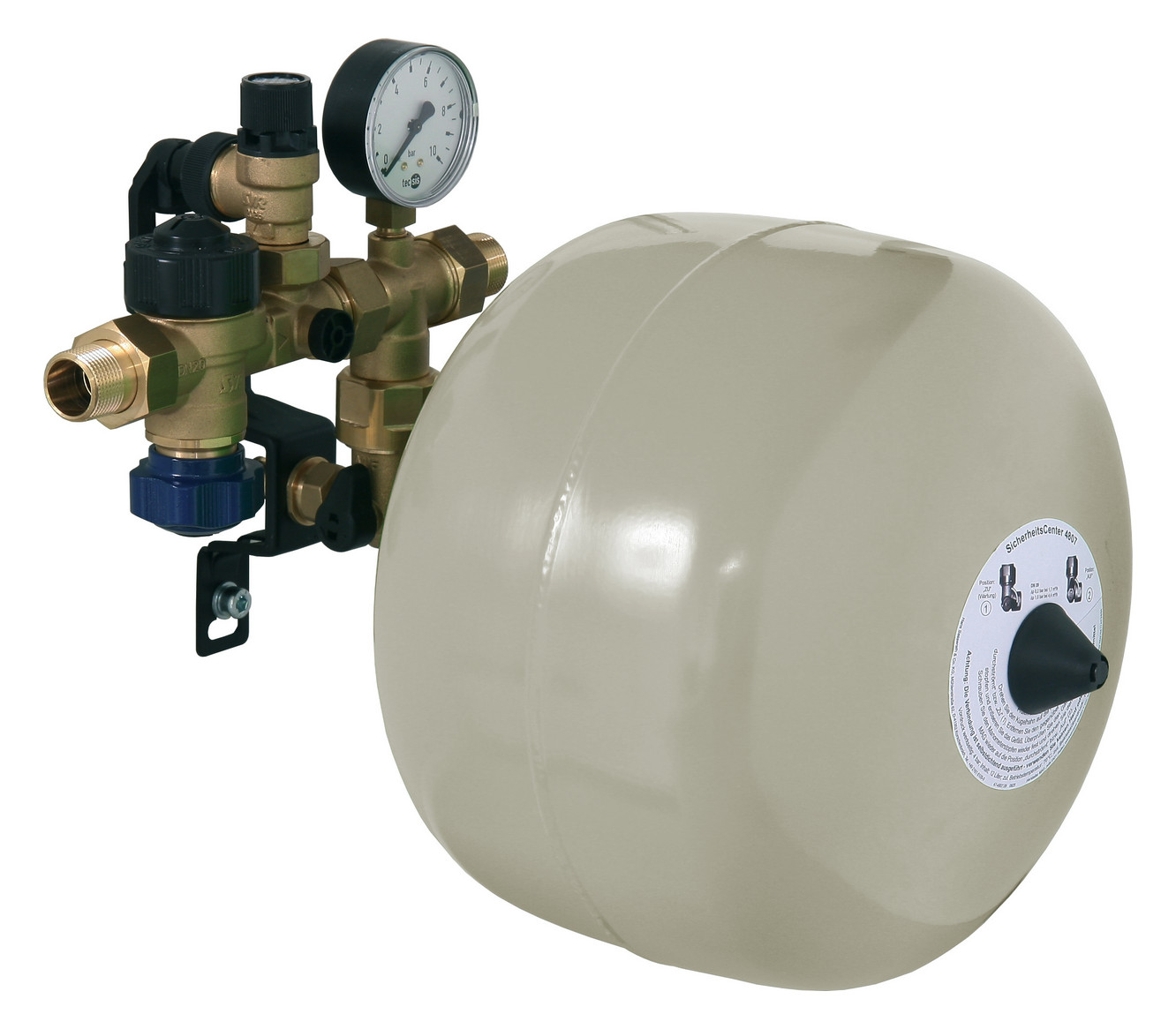

OPTIMA T Sicherheitscenter m. Membran-Ausdehnungsgefaess 12 Liter

MM/SHCOPT12 | Artikelnummer: SHCOPT12 | Werksartikelnummer: 4807.20.700

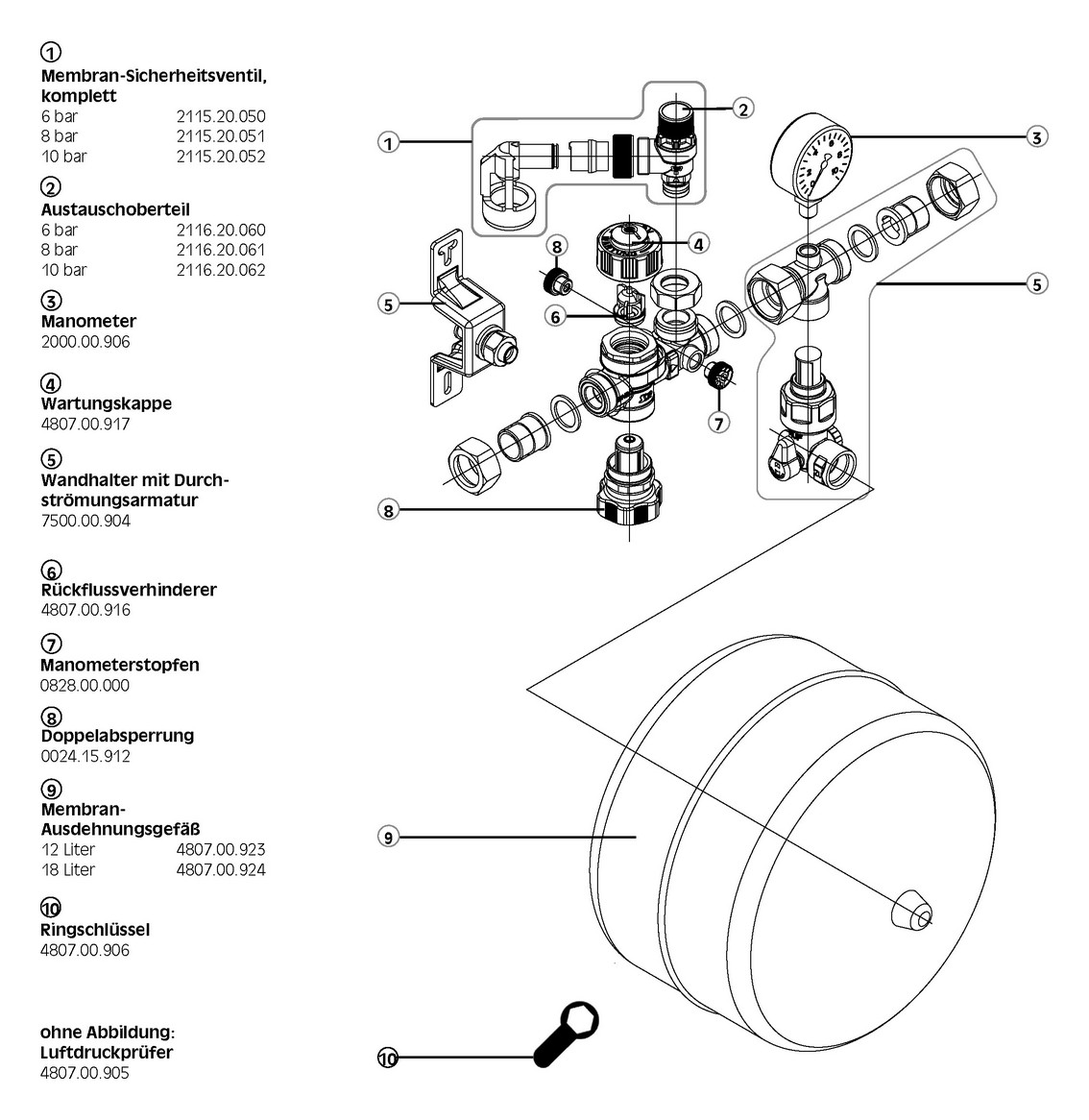

Das Optima-T-Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 560 l Inhalt, entsprechend DIN 1988, Teil2; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 12 l Nennvolumen in kompakter Form. Das Sicherheitscenter 4807 beinhaltet eine Doppelabsperrung, einen Rückflussverhinderer, ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter, eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG sowie einen Wandhalter mit Ausgleichsverschraubung. Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360° drehbar. Der Wandhalter ermöglicht eine sichere und Zeit sparende Installation. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 + 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke. Das Sicherheitscenter 4807 ist Schallschutz geprüft und erfüllt die Anforderungen der Schallschutzklasse 1. Technische Daten: Eingangsdruck: 10 bar Betriebdruck: max 80 % des Ansprechdrucks des Sicherheitsventils Betriebstemp.: max 30 °C Medium: Trinkwasser Ansprechdruck: 6, 8, 10 bar durch beiliegende Patronen Einbaulage: beliebig Durchflussleistung: 2,0 m³/h bei Dp 0,2 bar 4,0 m³/h bei Dp 1,0 bar Bauteilprüfnummer: TÜV-SV-20-545-DN-W-p

Produkteigenschaften

274,06 EUR ohne Mwst.
326,13 EUR inkl. Mwst.

Technische Daten

SerieOptima T
Ausführungmit Membran-Ausdehnungsgefäß 12 Liter

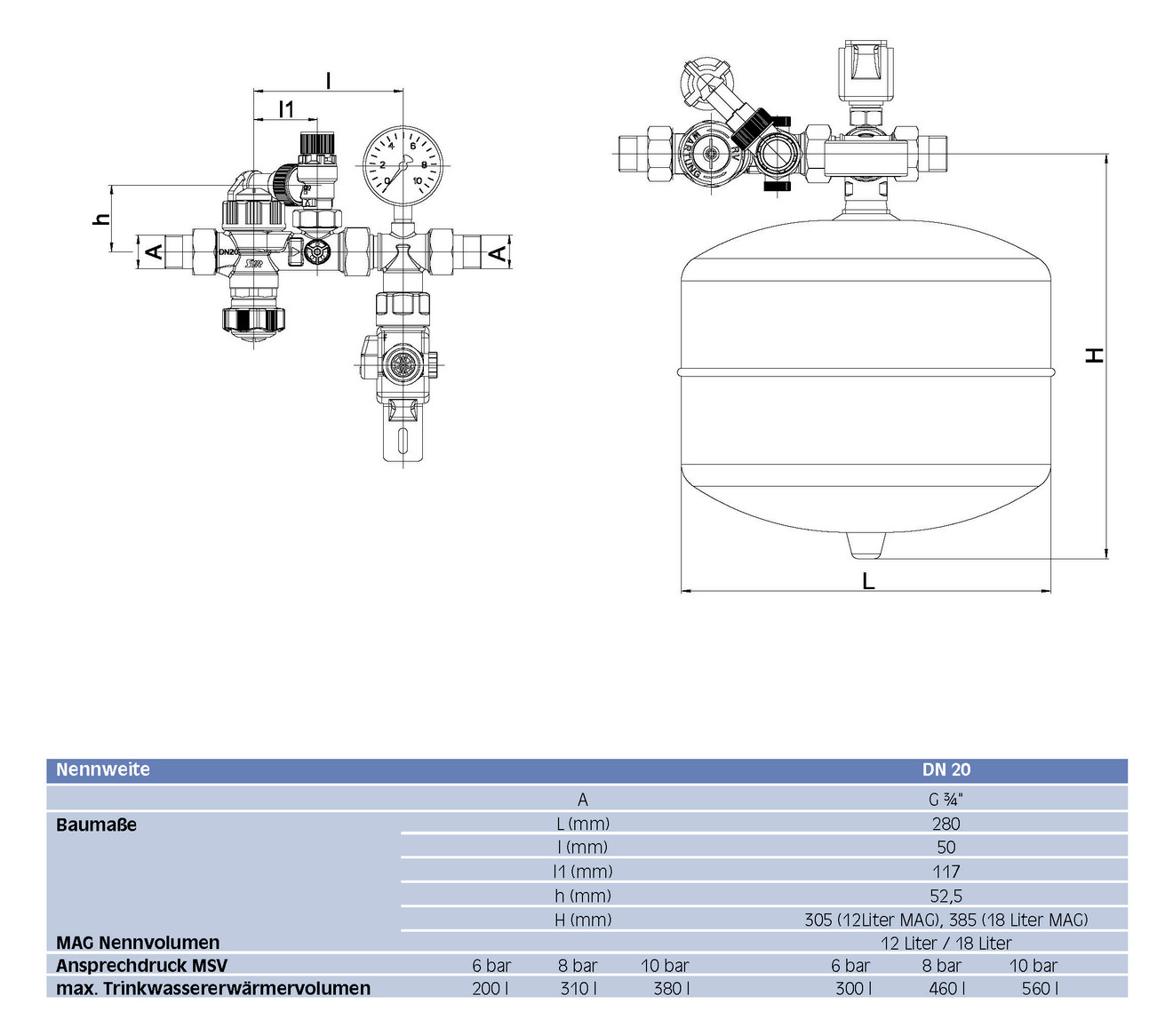

Maß A (mm)287
Maß B (mm)287
Maß C (mm)375
Gewicht (kg)5.44
Montagezeit (min)40
für Trinkwasserspeicher (l)6 bar - 200 Liter, 8 bar - 310 Liter, 10 bar - 380 Liter
