OPTIMA T Anschlussstation FBH-63-X-C80 4 Hkr.

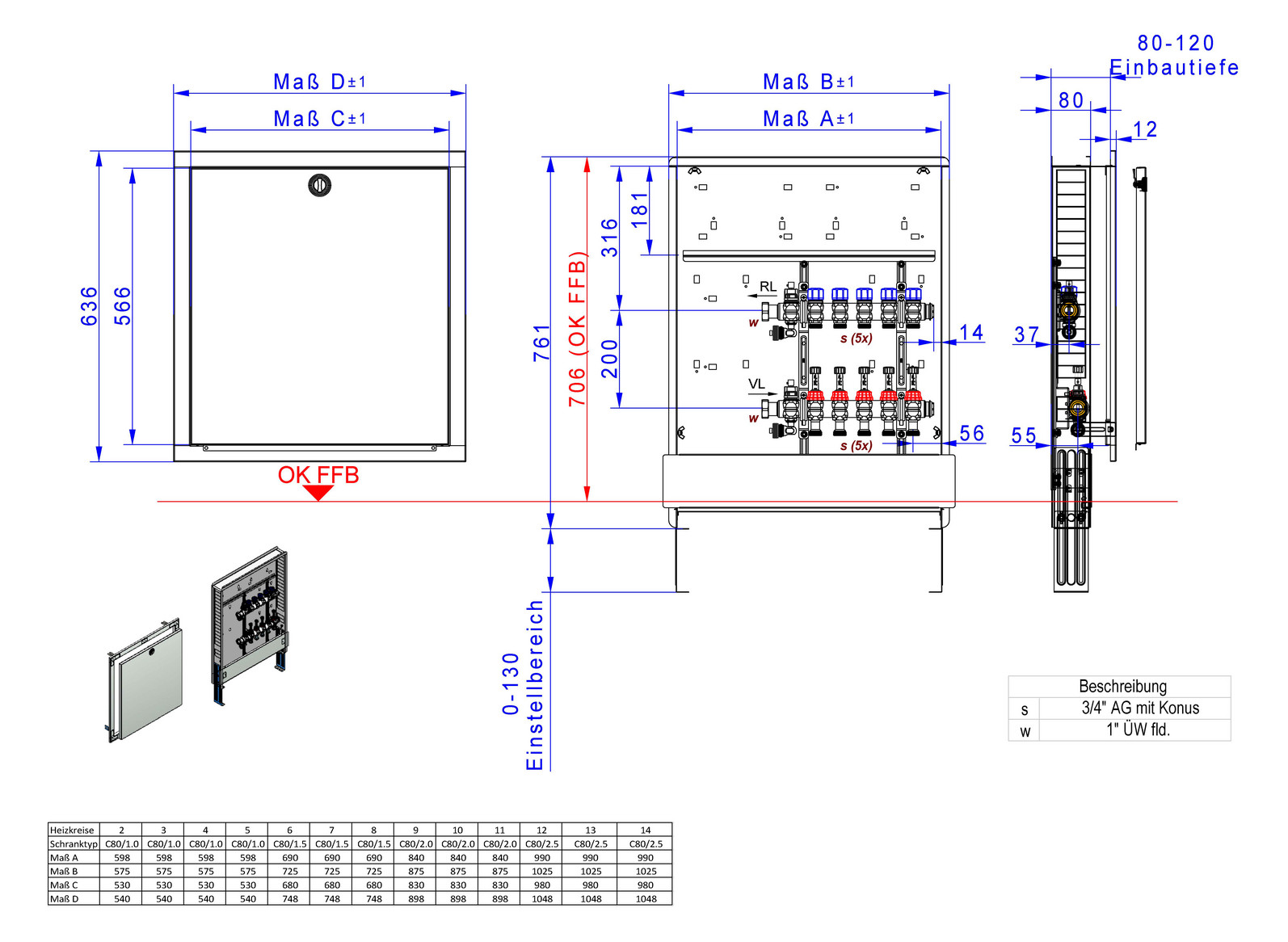

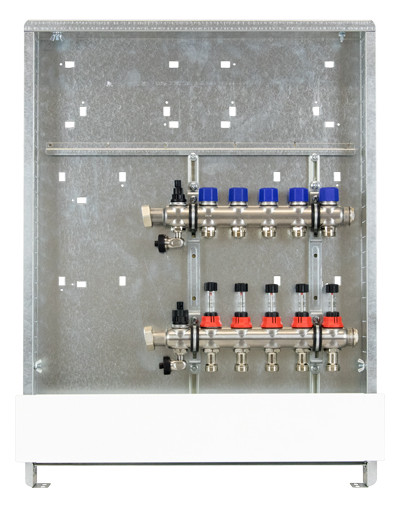

Modulare Anschlussstation für Flächenheizung und -kühlung im Unterputzschrank montierter Edelstahlverteiler mit regulierbaren Durchflussanzeigern und Thermostatventileinsätzen (M30x1,5) und horizontale Anschlussgarnitur ohne Wärmezählerverrohrung. Platzhaltung für Anschlussgarnituren mit oder ohne Wärmezählerverrohrung, Wasserzählereinbaustrecken, Klemmleiste und Stellantriebe. Technische Daten: - max. Volumenstrom: 2,14 m³/h - max. Betriebstemperatur: 70 ° C - max. Betriebsdruck: 4 bar - Kvs-Wert pro Heizkreis: 1,11 m³/h bestehend aus: Anschlussverteiler e-class 63: - Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32 - SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken - Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h) - Rücklaufbalken mit Thermostatventil-Einsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h) - verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm - Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110 - Flachdichtungen Centellen WS 3825 gelb - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss Primäranschlüsse: - links, horizontal mit 1" Überwurf flachdichtend Sekundäranschluss: - Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen Comfort-Unterputzverteilerschrank C80: - verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm - Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel - Tiefe: 80-120 mm - Höhe: 760-890 mm - Nischeneinbauhöhe von OKFFB: 720 mm - Nischeneinbaubreite Schrankbreite + 20 mm
