Mitsubishi WP Kaskaden-Set ZM12C Power 2x PUZ-ZM60 / 1x IF013 / 1x SIF013 R32

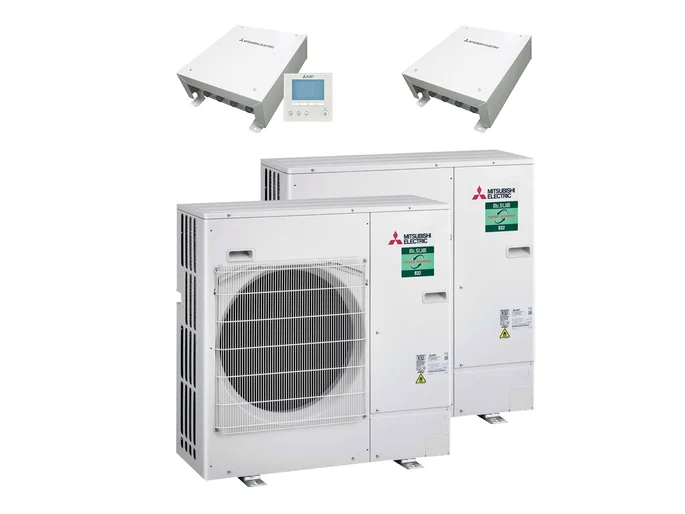

Das Mitsubishi Wärmepumpen-Set CU-ZM12C Power besteht aus der Mr. Slim Außeneinheit 2x PUZ-ZM60VHA und dem Anschlusskit 1x PAC-IF013-E sowie 1x PAC-SIF013B-E, wodurch der Einsatz als Kälte- und Wärmeerzeuger in Lüftungsanlagen ermöglicht wird.

Außengerät

Gehäuse und Rahmen: Bestehen aus stabilen verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen Polyester-Einbrennlackierung und innenliegender Schalldämmung. Großflächige abnehmbare Verkleidungselemente. Wärmetauscher: Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt. L- förmig mit Unterkühler zur Leistungserhöhung angeordnet.

Ventilator: Direktbetriebe Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet, mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei, mit thermischem Überlastschutz ausgerüstet.

Verdichter: Drehzahlgeregelter DC Inverter Verdichter. Puls-Weiten-Modulation für eine optimale Sinus Charakteristik. Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig mit Schalldämmung ausgestattet.

Kältekreislauf: Mit Filter, Ölabscheider, Sammler, 4-Wege-Umschaltventil Kühlen/Heizen und Service-/Füllanschlüssen, mit absperrbaren Ventilen. Der Kältekreislauf ist durchgeprüft, leckagegetestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Mit Kältemittel R32 vollgefüllt.

Steuerung: Komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und den nötigten Klemmen für die steuer seitige Verbindung zum Innenteil. Je nach Leistung des Außengerätes können bis zu vier Innengeräte parallel an ein Außengerät angeschlossen werden.

Inverter: Mit Puls-Weiten Modellierung. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Verflüssigungsdruckregelung im Kühlbetrieb bis -15°C Außentemperatur (mit Windschutzblende als Sonderzubehör). Das Ablesen des aktuellen Betriebszustandes und die Fehlerdiagnose kann über eine optionale LED-Anzeige erfolgen.

Replace Technologie: Mit der Replace Technologie von Mitsubishi Electric ist der Austausch von R22 Anlagen ohne Reinigen oder Erneuern der Rohrleitungen möglich.

M-Net Interface: Service Display zur Anzeige des aktuellen Betriebszustandes und zur Fehlerdiagnose über eine LED-Anzeige. Anschlusskit

Funktionsumfang: Leistungsvorgabe in 8 Stufen von 30 % bis 100% über 0–10 V / 4–20 mA / 1–5 V / 0–10 kOhm/potentialfreie Kontakte | Modusvorgabe über potentialfreien Kontakt | Kompressor Ein/Aus über potentialfreien Kontakt. Ausgabe aller relevanten Betriebsdaten als potentialfreier Kontakt. Betrieb | Alarm | Verdichter Betrieb | Abtauung | Betriebsmodus Kühlen | Betriebsmodus Heizen.
