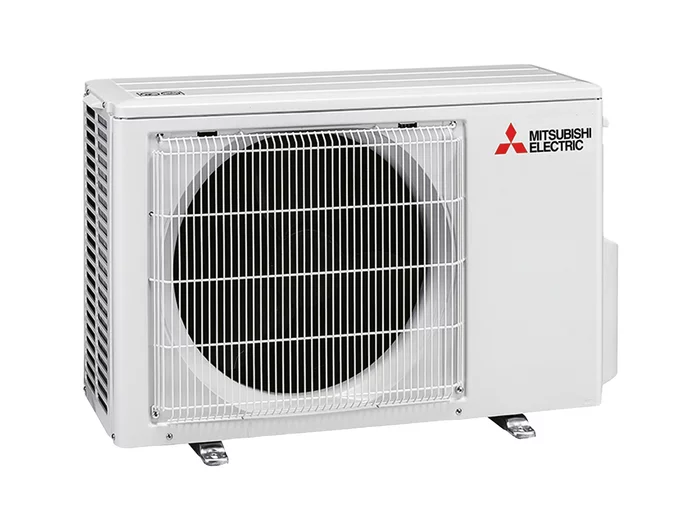

Mitsubishi Klima Außengerät M-Serie MUZ-AY35VG R32
Mitsubishi Klima Außengerät M-Serie MUZ-AY35VG R32
SK/719.4997 | Hersteller: Mitsubishi | Artikelnummer: 719.4997 | Werksartikelnummer: MUZ-AY35VG
Mitsubishi Electric MUZ-AY Inverter Außengerät zum Anschluss der Innengeräte MSZ-AY gleicher Baugröße.
Gehäuse
Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen Polyester-Einbrennlackierung und innenliegender Schalldämmung.Großflächige abnehmbare Verkleidungselemente.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt. L- förmig mit Unterkühler zur Leistungserhöhung angeordnet.
Ventilator
Direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt über thermostatische Kondensationdruckregelung, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.
Verdichter
Sauggasgekühlter Rollkolbenverdichter, drehzahlgeregelt über Inverter, auf Schwingungsdämpfern montiert, leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überstrom und thermische Überlastung, mit Schalldämmung ausgestattet. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt. Kältekreislauf mit Filter, Sammler, 4-Wege-Ventil für Kühlen oder Heizen und Service- /Füllanschlüssen mit absperrbaren Ventilen. Elektronisches Expansionsventil im Außengerät. Bördelanschluss mit Überwurfmuttern. Der Kältekreislauf ist druckgeprüft, leckgetestet, getrocknet, evakuiert und mit der Kältemaschinenölfüllung versehen. 2-Phasen-Niederdruck- Kältekreislauf garantiert minimale Kältemittelfüllmengen, mit Kältemittel R32 vorgefüllt. Steuerung A-Control komplett mit Last- und Steuerorganen nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Steuerung bzw. Netzeinspeisung versehen.
Eine Steuerplatine schaltet und überwacht alle Funktionen. Inverter zur Drehzahlregelung des Verdichters. Verflüssigungsdruckregelung im Kühlbetrieb bis -10°C Außentemperatur (bei Temperaturen unterhalb -10°C schaltet sich der Verdichter ab).
Alle Fehlermeldungen des Innengerätes und des Außengerätes werden über einen Blinkcode auf der Außengeräte Platine angezeigt. Ferner kann über die Fehlerhistorie der letzte Fehler angezeigt werden.
Replace Funktion
Die Inverter Außengeräte verfügen über eine Replace Funktion mit der es möglich ist, beim Austausch alter Innen- und Außengeräte gegen Mitsubishi Electric Inverter Geräte, die alten Rohrleitungen wiederzuverwenden.
Produkteigenschaften
1.809,72 EUR ohne Mwst.
2.153,57 EUR inkl. Mwst.
Technische Daten
Gewicht | |
Gewicht netto | 31,0 kg |
Allgemein | |
IG/AG | 12 m |
Bauart | Single-Split |
Heizen | A++ |
Bauform | Außengerät |
Kühlen | A+++ |
Anwendung | Kühlen und Heizen |
Kältemittel | R32 |
Kältemittel GWP | 675 |
Kältemittelmenge | 0,55 kg |
max. vorgefüllte Leitungslänge | 7,5 m |
zul. Leitungslänge(min. - max.) | 20 m |
zusätzliche Füllmenge pro Meter | 20 g/m |

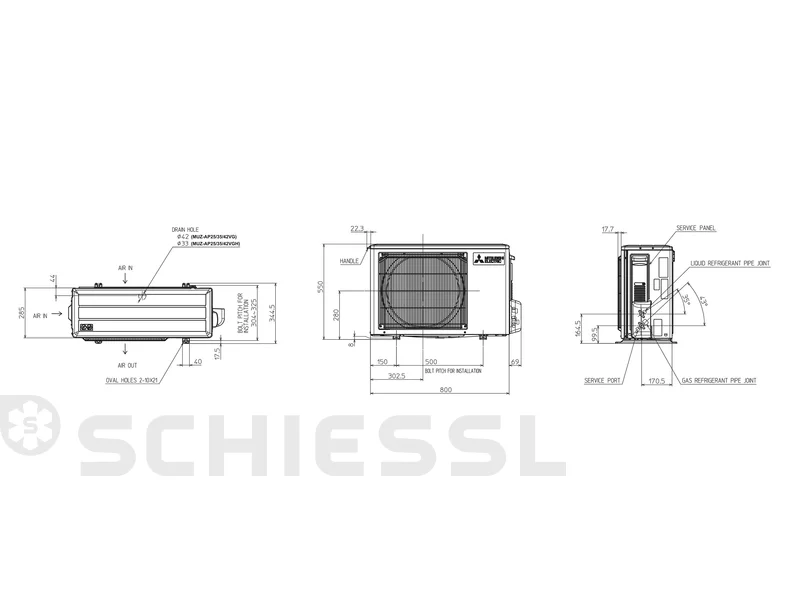

Abmessungen | |
Höhe | 550 mm |
Tiefe | 285 mm |
Breite | 800 mm |
Schalldaten | |
Heizen AG | 50 dB(A) |
Kühlen AG | 49 dB(A) |
Heizen (Hoch) | 61 dB(A) |
Kühlen (Hoch) | 61 dB(A) |
Schallleistungspegel | 61 |
Leistungsdaten | |
SCOP | 4,7 |
SEER | 8,7 |
Heizen | 1,03 kW |
Kühlen | 0,99 kW |
Luftmenge | 1932 m³/h |
Nennheizleistung | 4,00 kW |
Nennkühlleistung | 3,50 kW |
Rohranschlüsse | |
Gasleitung | 10 mm |
Flüssigkeitsleitung | 6 mm |
Temperaturdaten | |
Heizen | -20 bis +24 °C |
Kühlen | -10 bis +46 °C |
Elektrische Daten | |
Heizen | 4,7 A |
Kühlen | 4,5 A |
Versorgungsspannung | 230/1/50 V/Ph/Hz |
Empfohlene Absicherung | 10 A |
empfohlener Netzkabelquerschnitt | 3 x 1,5 mm² |
Produktbeschreibung, Datenblatt, etc.
719.4997_Bedienungs-_und_Wartungsanleitung_MSZ-AY_MUZ-AY.pdf |
719.4997_Datenblatt_MSZ-AY_MUZ-AY.pdf |
719.4997_Installationsanleitung_MSZ-AY_MUZ-AY.pdf |
719.4997_Planungshandbuch_MSZ-AY_MUZ-AY.pdf |
