Mitsubishi ATW Wärmepumpen-Set 1.11 PUD-SHWM60VAA + EHSD-YM9D

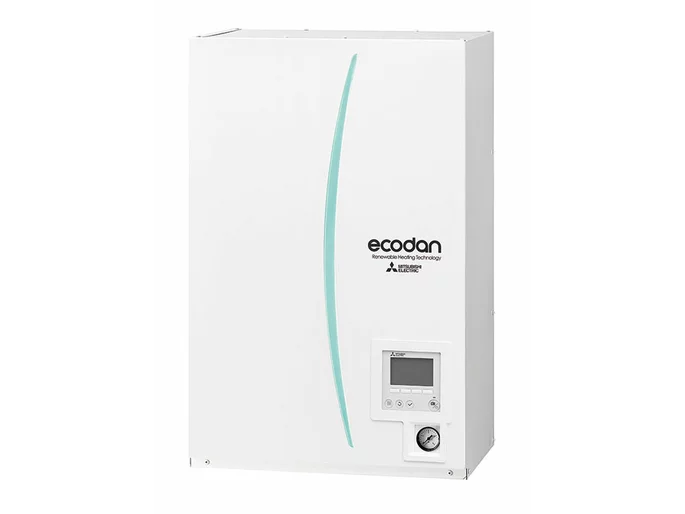

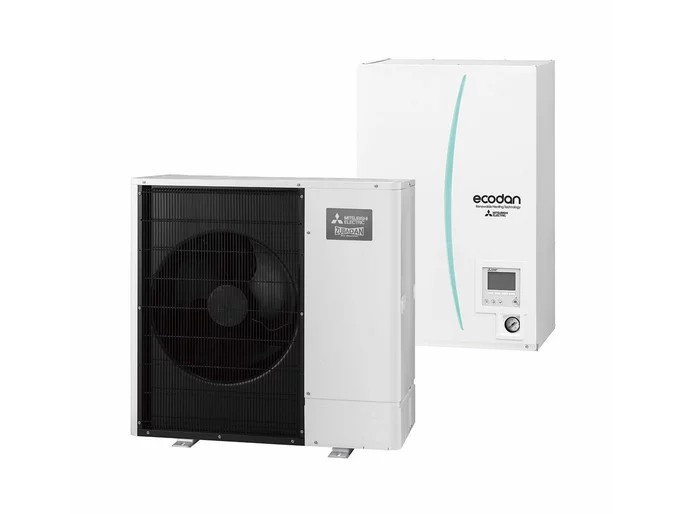

Dieses Set von Mitsubishi besteht aus dem ATW Split Innengerät EHSD-YM9D Hydrobox und dem ATW Außengerät Zubadan PUD-SHWM60VAAR1 R32 und einer SD-Karte.

Luft / Wasser-Wärmepumpe in Split-Bauweise für Heizung und Trinkwassererwärmung im flexiblen System. Optimal aufeinander abgestimmte Außen- und Innengeräte mit EHPA-Gütesiegel sowie Wärmepumpen KEYMARK, SG-Ready-Zertifizierung und höchster ErP-Effizienzklasse A++.

Ideal geeignet für anspruchsvolle Systeme in Neubau und Modernisierung. Einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom durch SG-Ready-Funktion.

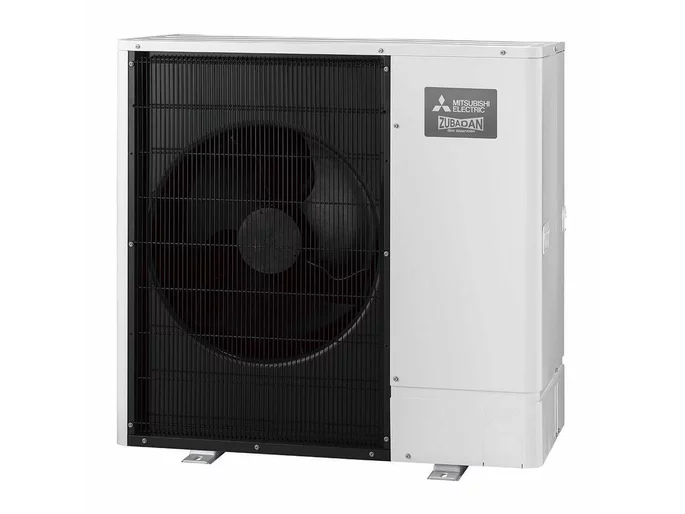

Außengerät

Gehäuse und Rahmen: Bestehen aus stabilen verzinkten Stahlblechen mit Einbrennlackierung. Großflächige abnehmbare Verkleidungselemente für schnellen und einfachen Zugang. Farbe: MUNSELL: N8.75 und N2.75 (Front) Montage der Außeneinheit auf Bodenplatte oder Wandkonsole möglich, Inneneinheit wandhängend. Verbindung zwischen Außengerät- und Hydromodul mit geeigneten Wasserleitungen bauseits herstellen.

Wärmeübertrager: Hochleistungswärmeübertrager, als Verdampfer, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt mit BLUfin-Beschichtung. 3-faches Verdampferpaket L- förmige mit Unterkühler zur Leistungserhöhung angeordnet.

Ventilator: Neuartiger direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter. Goßer Durchmesser des Ventilators ermöglichen eine niedrigere Drehzahl und führen zu deutlich geringeren Schallemissionen. Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.

Verdichter: Sauggasgekühlter, DC-Scrollverdichter, drehzahlgeregelt über Inverter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70% gegenüber einem konventionellen nicht Inverter geregelten Verdichter. Mit Flash-Gas-Einspritzung zur Erhöhung der Nutzkälteleistung und Vermeidung von Leistungsverlusten im Heizbetrieb bei tiefen Außentemperaturen. Vibrationsarm auf Schwingungsdämpfern montiert und zusätzlich mit Verdichtereinhausung versehen. Motorschutz gegen Überströme und thermische Überlastung, standardmäßig ausgestattet. Integrierte Verdichtervorwärmung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl.

Kältekreislauf: Patentierter ZUBADAN Kältekreislauf mit HIC Flash Injection Zwischeneinspritzung für konstante Heizleistung bis -15GradC Außentemperatur und minimalen Abtauzeiten. Mit Filter, Ölabscheider, Sammler, Service-/Füllanschlüssen mit absperrbaren Ventilen. Elektronische Expansionsventile zur Druck und Geräuschminderung im Außengerät eingebaut. Bördelanschlüsse in 1/4“ und 1/2“ Ausführung. Der Kältekreislauf ist mit Sicherheitskältemittel vorgefüllt, Druck und Leckage getestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Zukunftsweisender 2-Phasen-Niederdruck- Kältekreislauf, mit Sicherheitskältemittel R32 vorgefüllt.

Steuerung: Komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und den nötigten Klemmen für die steuerseitige Verbindung zum Innenteil. Leistungsorgane für den Verdichter- und Verflüssigermotor. Inverter mit Puls- Weiten Modulierung. Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz und Überstromschutz. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Abtauung im Heizbetrieb. Das Ablesen des aktuellen Betriebszustandes und die Fehlerdiagnose kann über eine optionale LED-Anzeige erfolgen. 40 Ablesemöglichkeiten wie z.B. Verdampferoberflächentemperatur, Heissgastemperatur, Verdampfungstemperatur, Raumtemperatur sowie Informationsmöglichkeiten über Stromaufnahme, Kompressortemperatur, Verdichterlaufzeiten Anzahl der Verdichterstarts usw. Innengerät

Monovalentes/monoenergetisches System bzw bivalentes System: Für Modernisierungen und Neubau von Ein- und Zweifamilienhäusern, Heizung und/oder Trinkwassererwärmung und Regelung von bis zu 2 Heizkreisen möglich.

Kompressor mit Power Inverter-Technologie: Hydromodul mit Wärmepumpenregler, Energie-Monitoring durch integrierte Wärmemengenerfassung.

Das Wärmepumpensystem Ecodan von Mitsubishi deckt durch seine Kombinationsmöglichkeiten ein breites Anwendungsspektrum ab: Ob in Sachen Effizienz, Technik oder Geräuschemissionen: Ecodan setzt Maßstäbe für zukünftige Heizungsneubauten und Modernisierungen.
