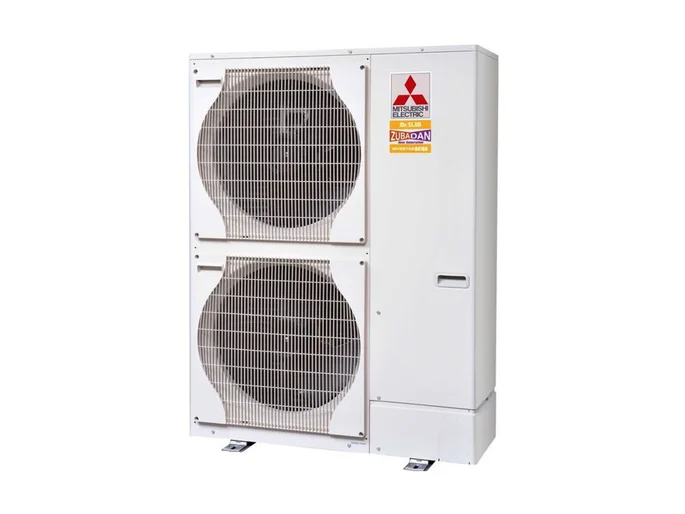

Mitsubishi ATW Außengerät Zubadan 23,0kW Inverter PUHZ-SHW230YKA R410A

SK/719.5243 | Hersteller: Mitsubishi | Artikelnummer: 719.5243 | Werksartikelnummer: PUHZ-SHW230YKA2

Die Wärmepumpe PUHZ-SHW230 YKA2 Außengerät von Mitsubishi Electric mit patentierter ZUBADAN Technologie für konstante Heizleistung bis -15°C und maximaler witterungsgeführter Vorlauftemperatur von 60°C. Inverter mit Puls-Weiten Modulieren.

Optimierte Abtauung im Heizbetrieb, durch eine spezielle Regelung werden die Abtauintervalle erheblich vergrößert. Verflüssigungsdruckregelung im Kühlbetrieb bis -15°C Außentemperatur (bei windgeschützter Aufstellung). Das Ablesen des aktuellen Betriebszustandes und die Fehlerdiagnose kann über eine optionale LED-Anzeige erfolgen. 40 Ablesemöglichkeiten wie Verdampferoberflächentemperatur, Heißgastemperatur, Verdampfungstemperatur, Raumtemperatur sowie Informationsmöglichkeiten über Stromaufnahme, Kompressortemperatur, Verdichterlaufzeiten, Anzahl der Verdichterstarts usw. Extern kann der Inverter auf 100%, 75%,50% 0% Maximalwert begrenzt werden.

Gehäuse und Rahmen: Bestehen aus stabilen verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen Polyester-Einbrennlackierung und innenliegender Schalldämmung. Großflächige abnehmbare Verkleidungselemente.

Hochleistungswärmetauscher: Als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt. L- förmig mit Unterkühler zur Leistungserhöhung angeordnet.

Ventilator: Direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet, mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei, mit thermischem Überlastschutz ausgerüstet.

Leistungsregelung über Inverter-Drehzahlregelung: Durch die Invertertechnologie wird die Leistungsabgabe des Außengerätes ständig dem erforderlichen Wärmebedarfs des Gebäudes angepasst. Somit wird eine stetige Leistungsabgabe erreicht, die dem tatsächlichen Bedarf des Gebäudes gerecht wird. Da die Anlage überwiegend im Teillastbetrieb arbeitet, wird ein sehr energieeffizienter Betrieb sichergestellt.

Kompressor: Sauggasgekühlter, DC Scrollverdichter, drehzahlgeregelt über Inverter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70% gegenüber eines konventionellen nicht invertergeregelten Verdichters.

Kältekreislauf: Patentierter ZUBADAN Kältekreislauf mit HIC Flash Injection Zwischeneinspritzung für konstante Heizleistung bis -15°C Außentemperatur und verkürzte Abtauzeiten. Mit Filter, Ölabscheider, Sammler, 4-Wege-Umschaltventil Kühlen/Heizen und Service-/Füllanschlüssen, mit absperrbaren Ventilen.

Steuerung: Komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und den nötigten Klemmen für die steuerseitige Verbindung zum Innenteil. Leistungsorgane für den Verdichter und Verflüssigermotor.

Produkteigenschaften

10.707,48 EUR ohne Mwst.
12.741,90 EUR inkl. Mwst.

Technische Daten

Gewicht
Gewicht netto148,0 kg
Allgemein
AnwendungHeizen und Kühlen
KältemittelR410A

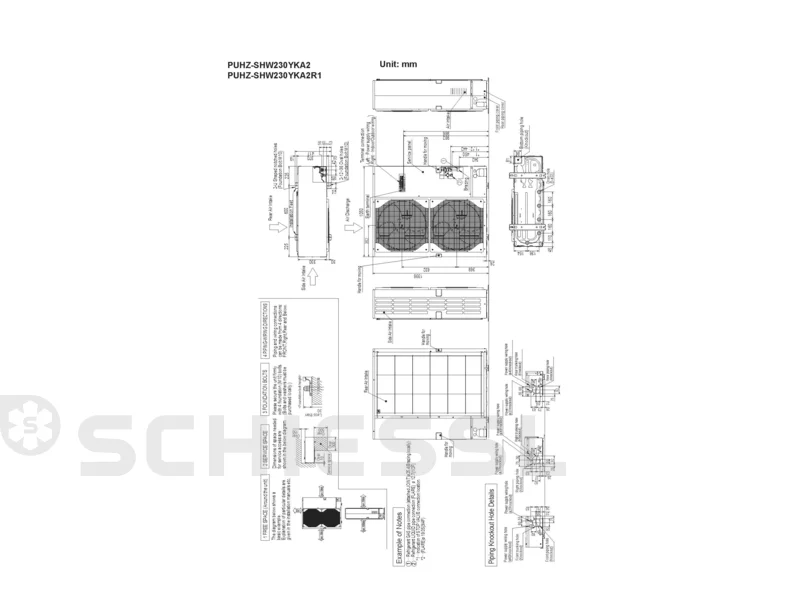

Abmessungen
Höhe1050 mm
Tiefe1338 mm
Breite330 mm
Schalldaten
Heizen AG59 dB(A)
Kühlen AG58 dB(A)
Leistungsdaten
Nennheizleistung23,00 kW
Nennkühlleistung20,00 kW
Temperaturdaten
Heizen-28 ~ +35 °C
Kühlen+10 ~ +46 °C
Elektrische Daten
Versorgungs­spannung400/3/50 V/Ph/Hz

Produktbeschreibung, Datenblatt, etc.

719.5243_Bedienungsanleitung_PUHZ-SHW.pdf
719.5243_Datenblatt_PUHZ-SHW.pdf
719.5243_Installationsanleitung_PUHZ-SHW.pdf
719.5243_Planungshandbuch_Ecodan.pdf
