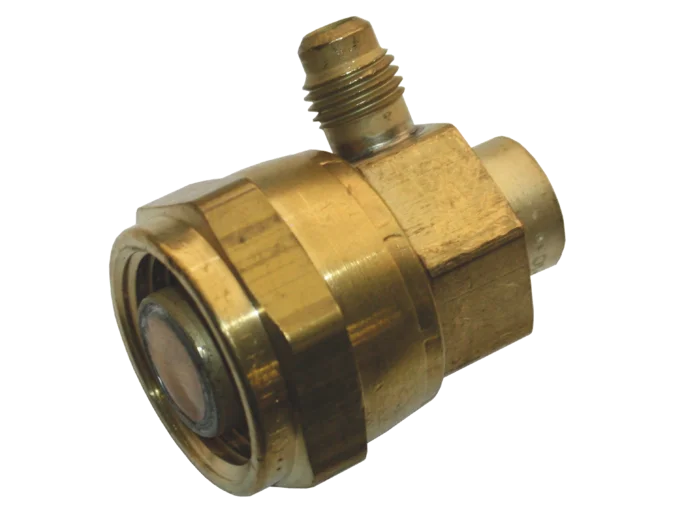

Kupplungshälfte mit Ventil weiblich 5781-4-6 1/4"SAE

Durch Vorfüllen der Baueinheiten mit Kältemittel wird die Installation am Einsatzort einfacher, schneller und funktionssicherer. Die Konstruktion der Kupplung verhindert Lufteinschlüsse oder Verlust von Kältemittel beim Verbinden der Baueinheiten mit nahezu vollkommener Sicherheit und schafft optimale Durchflussverhältnisse. Einmal fertig verschraubt, garantiert die Metall/Metall-Dichtung zwischen den Kupplungshälften absolute Dichtheit der Verbindung für die gesamte Lebensdauer der Anlage. Montage Falls erforderlich, die Gewinde beider Kupplungshälften mit einem reinen Tuch säubern, um den Einschluss von Schmutz und Feuchtigkeit in das System zu verhindern.

Gewinde, Membrane und die Gummidichtung der männlichen Kupplungshälfte mit Kältemittelöl schmieren. Dann die Überwurfmutter mit der Hand aufschrauben, bis das Gewinde sicher gefasst hat, und mit zwei genau passenden oder verstellbaren Schraubenschlüsseln nachziehen, bis merklicher Widerstand auftritt.

Muttern-Sechskant und Schottwand bzw. Gegensechskant axial markieren und Mutter weiter anziehen, bis die Markierungen um 1/4 Drehung (ca. 90°) gegeneinander versetzt sind. Damit wird eine lecksichere metallische Verbindung zwischen den Kupplungshälften bewirkt. Die Kupplung ist dicht.
