Euro Line Verdichtersatz *FU* geregelt E-FU-2BO-0,5V4 HGX12P/60+CIMR-AC4A007FAA
SK/111.3219 | Hersteller: SCHIESSL | Artikelnummer: 111.3219 | Werksartikelnummer: 2004-0085
Die Kälteleistung wird saugdruckabhängig geregelt. Zur Steuerung des Verbundes wird ein Yaskawa – Frequenzumrichter in Verbindung mit einem Drucktransmitter eingesetzt. Der Drucktransmitter ist thermisch entkoppelt an der Saugseite angebracht und erfasst den Istwert des Saugdruckes. Der Frequenzumformer steuert die Kälteleistung des Verbundes so, dass sich möglichst genau der Sollwert des Saugdruckes einstellt.
Der Frequenzumrichter ist im Lieferumfang des Schaltschrankes enthalten. Die Einstellung erfolgt über die Tastatur. Der Frequenzumrichter ist voreingestellt. Zur Anpassung an das eingesetzte Kältemittel und das Einsatzgebiet müssen nur wenige Parameter geändert werden. Der Schaltschrank ist am Rahmen angebaut und verkabelt.

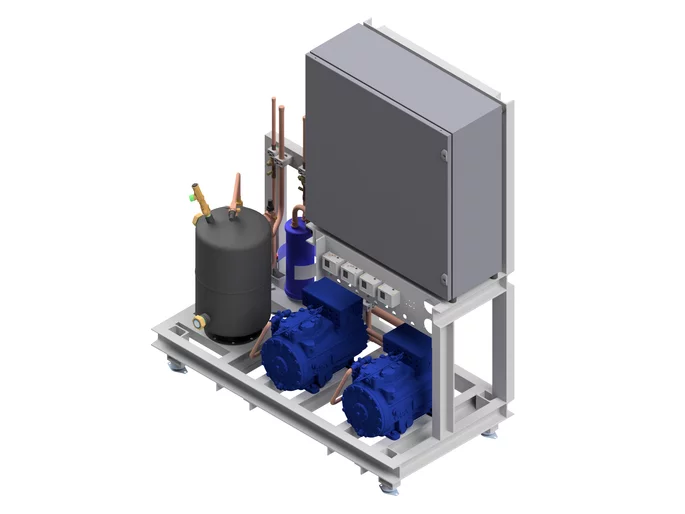

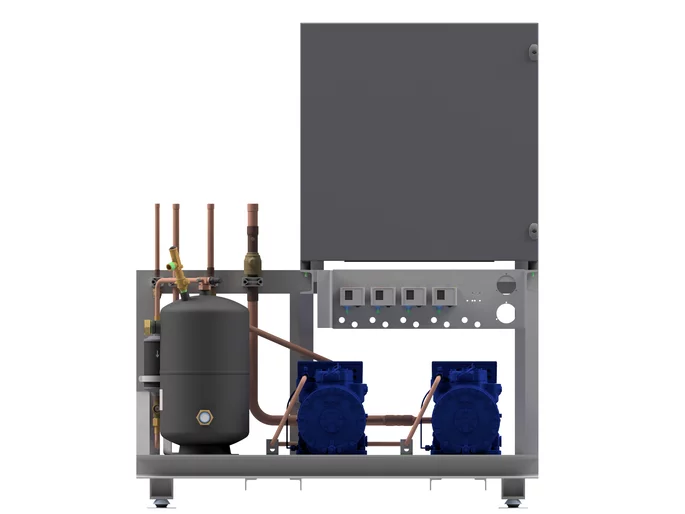

Der Aufbau aller Komponenten erfolgt auf einem stabilen Stahlprofilrahmen. Die Rahmenteile sind pulverbeschichtet. Der Verbund steht auf den mitgelieferten Schwingmetallfüßen. Die Kälteleitungen sind montagefreundlich nach hinten zusammen gefasst und absperrbar.
Um einen sicheren Betrieb auch bei temporärer minimaler Kältelast zu gewährleisten, ist der Verbund standardmäßig mit einem Ölabscheider ausgestattet.
Produkteigenschaften
Technische Daten
Gewicht | |
Gewicht netto | 325,0 kg |
Allgemein | |
Typ | E-FU-2BO-0,5.V4 |
Bauart | halbhermetisch |
Hersteller | GEA Bock |
Kältemittel | R134a |
Anschlussklemmen | 6 mm² |
Anzahl der Verdichter | 2 Stk. |
Schaltschrank aufgebaut | Ja |
Abmessungen | |
Höhe | 1630 mm |
Tiefe | 680 mm |
Breite | 1350 mm |
Schalldaten | |
Schallleistungspegel | 68,0 dB(A) |
Sammlerdaten | |
Sammlerinhalt | 15 l |
Leistungsdaten | |
Frequenzgeregelt | Ja |
max. Kälteleistung | 3500 W |
min. Kälteleistung | 600 W |
Rohranschlüsse | |
Durchmesser | 16 mm |
Saugleitung | 28 mm |
Druckleitung | 16 mm |
Kondensatleitung | 16 mm |
Flüssigkeitsleitung | 12 mm |
Verdichterdaten | |
Verdichtertyp | HGX12P/60-4S |
Elektrische Daten | |
max. Betriebsstrom | 7,2 A |
Versorgungsspannung | 400/3/50 V/Ph/Hz |
Produktbeschreibung, Datenblatt, etc.
111.3219_Produktbrosch_re___Flyer_Brosch_re_E-FU-BO_Verbundanlagen.pdf |
