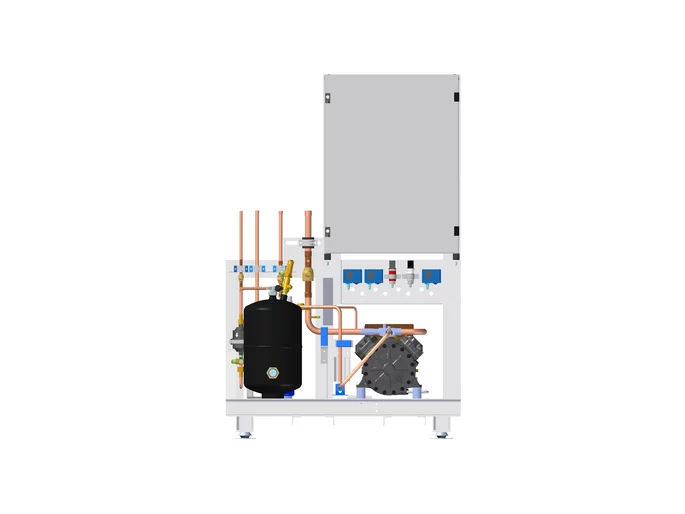

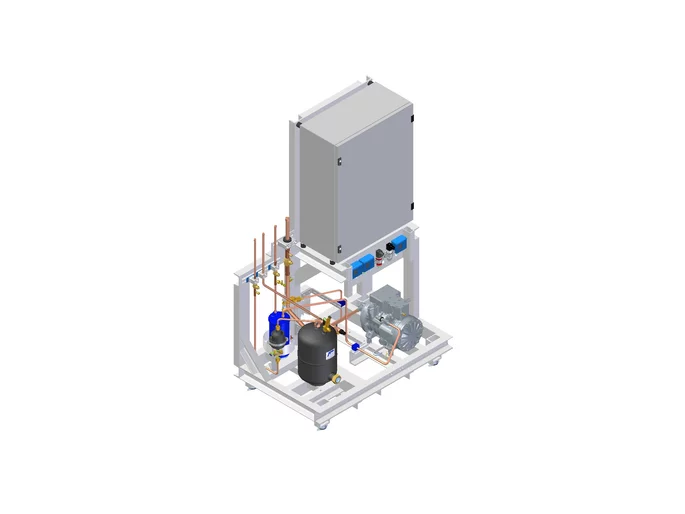

Euro Line Verdichtersatz *FU* geregelt E-FU-1DO-4 V2 HI355CC-E+CIMR-AC4A0023FAA

Frequenzgeregelte Dorin Verdichtersätze arbeiten mit einem halbhermetischen Verdichter der HI-Baureihe. Diese Einheiten wurden speziell für den Einsatz in Kälteanlagen mit wechselnden Kälteanforderungen entwickelt. Durch die Verwendung eines Power Electronics Yaskawa - Frequenzumrichters ist es möglich, bei kontinuierlichem Lauf des Verdichters, die Kälteleistung optimal an die Gegebenheiten anzupassen. Somit stellen diese Verdichtersätze eine energieeffiziente und Platz sparende Alternative zu Verbundanlagen mit mehreren Verdichtern dar. Die Dorin-Verdichtersätze werden in fünf verschiedenen Leistungsklassen angeboten. Es können die Kältemittel R134a, R450A/R513A verwendet werden. Die Kälteleistung wird saugdruckabhängig geregelt. Zur Steuerung des Verdichtersatzes wird ein Power Electronics Yaskawa Frequenzumrichter in Verbindung mit einem Drucktransmitter eingesetzt. Der Drucktransmitter ist thermisch entkoppelt an der Saugseite angebracht und erfasst den Istwert des Saugdruckes. Der Verbundregler steuert die Kälteleistung des Verbundes so, dass sich möglichst genau der Sollwert des Saugdruckes einstellt. Der Frequenzumrichter ist im Lieferumfang des Schaltschrankes enthalten. Die Einstellung erfolgt über die Tastatur. Der Frequenzumrichter ist voreingestellt. Zur Anpassung an das eingesetzte Kältemittel und das Einsatzgebiet müssen nur wenige Parameter geändert werden. Der Schaltschrank ist am Rahmen angebaut und verkabelt. Wenn der Frequenzumrichter auf Störung ist, kann manuell auf einen provisorischen Notbetrieb über einen zusätzlichen Niederdruckschalter umgestellt werden (dazu muss vorher im Schaltschrank die Verschaltung geändert werden – dies ist aber im Schaltplan im Detail erläutert). Der Aufbau aller Komponenten erfolgt auf einem stabilen Stahlprofilrahmen. Die Rahmenteile sind 2-fach lackiert. Der Verbund steht auf den mitgelieferten Schwingmetallfüßen. Die Kälteleitungen sind montagefreundlich nach hinten zusammen gefasst und absperrbar. Um einen sicheren Betrieb auch bei temporärer minimaler Kältelast zu gewährleisten, ist der Verbund standardmäßig mit einem Ölabscheider ausgestattet.
