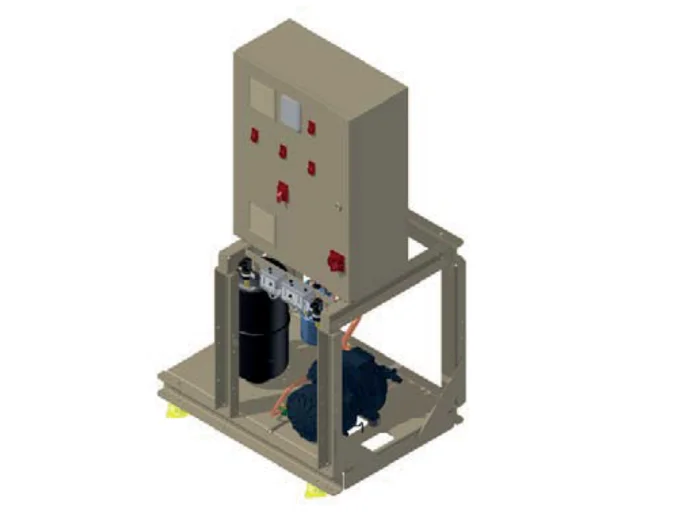

Euro Line Verdichtersatz *FU* geregelt E-FU-1DO-2 HI150CC+CIMR-AC40009F

Frequenzgeregelte Dorin Verbundsätze arbeiten mit zwei halbhermetischen Verdichtern der HI Baureihe, wobei immer ein Verdichter frequenzgeregelt als Leit – Verdichter in Betrieb ist und der zweite Verdichter vom Frequenzumformer als Folge – Verdichter geregelt zugeschaltet wird. Diese Einheiten wurden speziell für den Einsatz in Kälteanlagen mit wechselnden Kälteanforderungen entwickelt. Durch die Verwendung eines Power Electronics - Frequenzumrichters ist es möglich, bei kontinuierlichem Lauf des Leit-Verdichters, die Kälteleistung optimal an die Gegebenheiten anzupassen. Das Teillastverhalten wurde im Vergleich zu den E-FU-1DO Geräten bei diesen Aggregaten durch die Aufteilung der Leistung auf zwei Verdichter nochmals optimiert. Somit stellen diese Aggregate eine energieeffiziente und Platz sparende Alternative zu Verbundanlagen mit mehreren Verdichtern dar. Diese Dorin-Verbundsätze werden in 5 verschiedenen Leistungsklassen angeboten. Es können die Kältemittel R134a, R404A/R507 verwendet werden. Bei Klimaanwendung ist die max. Frequenz eventuell eingeschränkt. Die Kälteleistung wird saugdruckabhängig geregelt. Zur Steuerung des Verbundes wird ein Power Electronics – Frequenzumrichter in Verbindung mit einem Drucktransmitter eingesetzt. Der Drucktransmitter ist thermisch entkoppelt an der Saugseite angebracht und erfasst den Istwert des Saugdruckes. Der Verbundregler steuert die Kälteleistung des Verbundes so, dass sich möglichst genau der Sollwert des Saugdruckes einstellt. Der Frequenzumrichter ist im Lieferumfang des Schaltschrankes enthalten. Die Einstellung erfolgt über ein Display. Der Frequenzumrichter ist voreingestellt. Zur Anpassung an das eingesetzte Kältemittel und das Einsatzgebiet müssen nur wenige Parameter geändert werden. Der Schaltschrank ist am Rahmen angebaut und verkabelt. Wenn der Führungsverdichter auf Störung ist, wird automatisch der 2 Verdichter über den FU geregelt. Läuft der am FU betriebene Verdichter über einen längeren Zeitraum mit Minimalfrequenz, wird eine Ölspülschaltung aktiviert. Zusätzlich kann manuell mit dem Betriebsartschalter auf einen provisorischen Notbetrieb mit einem Verdichter über einen zusätzlichen Niederdruckschalter umgestellt werden.(Für einen Notbetrieb müssen die Brücken im Verdichterklemmkasten von Dreieck auf Stern umgelegt werden!!). Der FU übernimmt auch die Sequenzumschaltung der beiden Verdichter um eine gleichmäßige Belastung zu gewährleisten. Der Schrank stellt ein potentialfreies Freigabesignal für die Ansteuerung von Magnetventilen in der Flüssigkeitsleitung. Bei einer Störung der Anlage wird diese Freigabe abgeschaltet, um Schäden durch Flüssigkeitsschläge beim Wiederanlauf der Anlage zu vermeiden. Der Aufbau aller Komponenten erfolgt auf einem vernieteten, stabilen Stahlprofilrahmen. Die Rahmenteile sind pulverbeschichtet. Der Verbund steht auf den mitgelieferten Schwingmetallfüßen. Die Kälteleitungen sind montagefreundlich nach hinten zusammen gefasst und absperrbar. Um einen sicheren Betrieb auch bei temporärer minimaler Kältelast zu gewährleisten, ist der Verbund standardmäßig mit einem Ölabscheider ausgestattet. Achtung: Bei ungünstigen Aufstellungsbedingungen (kalter Maschinenraum, Anschluss von WRG) kann es zu eineRückkondensation von Kältemittel in den Ölabscheidern kommen. In diesen Fällen sollte der Ölabscheider elektrisch beheizt werden.
