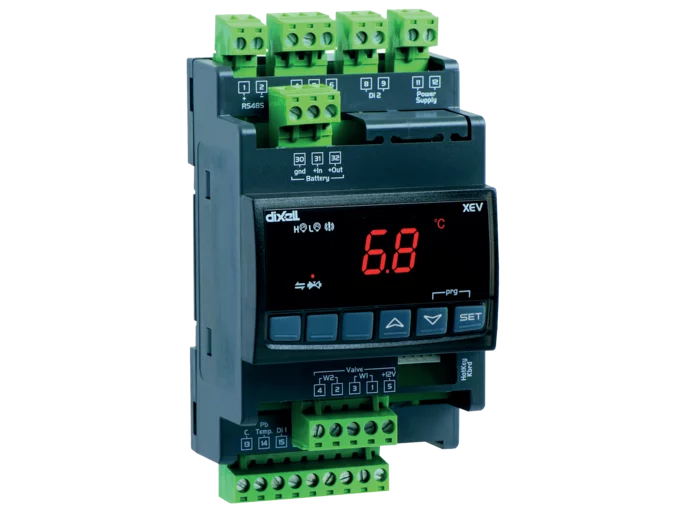

Dixell Überhitzungsregler/Schrittmotor XEV 22D-1P1C0

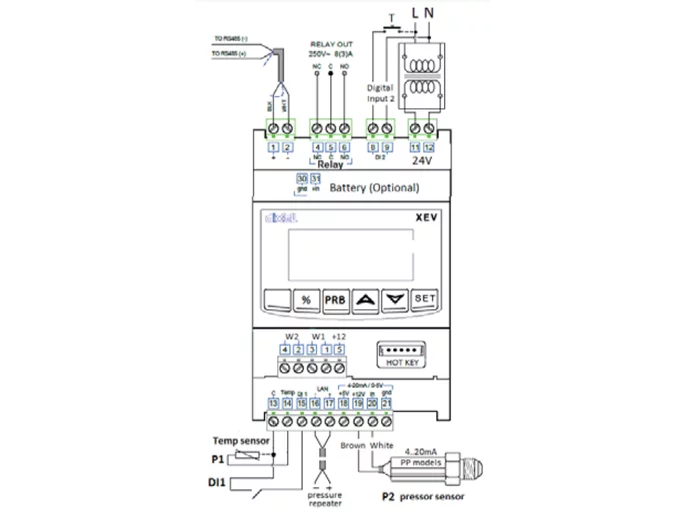

Regler für stetige Einspritzventile mit Schrittmotor und Anzeige. Der XEV22D steuert Schrittmotorventile verschiedener Art und von verschiedenen Herstellern nach eigener Überhitzungsberechnung an, sodass der Überhitzungssollwert eingehalten wird. Solche aktiv geregelte Einspritzung bewährt sich vor allem im Teillastbereich und bei schnell wechselnden Lastbedingungen. Die Überhitzungsberechnung erfolgt durch Vergleich der dem tatsächlichen Verdampfungsdruck entsprechenden Verdampfungstemperatur mit der gemessenen Gastemperatur am Verdampferaustritt, was mittels eines Drucktransmitters und eines ohmschen Temperaturfühlers, beide direkt am Überhitzungsregler angeschlossen, gemessen und intern berechnet wird. Bei diversen an derselben Saugleitung angeschlossenen Verdampfern ist es selbstverständlich möglich, den gemeinsamen Druckwert mehrerer Überhitzungsregler durch Busleitung zur Verfügung zu stellen, um einen einzelnen Drucktransmitter pro Saugleitung anzuwenden. Durch die integrierte RS485-Schnittstelle kann das Modul mit einem XWeb-Überwachungssystem direkt kommunizieren, obwohl bei sehr instabiler Überhitzung und ständig nachregelndem Ventil keine wirklich vernünftige Datenaufzeichnung aufgrund der normalerweise zu niedrigen Aufzeichnungsfrequenz stattfinden kann. Das Modul besitzt abnehmbare Schraubklemmen für Kabel mit maximalem Querschnitt 2,5 mm2, die entsprechend den üblichen Verordnungen dimensioniert werden sollen (Strombelastbarkeit, Isolierung, Wärmefestigkeit). Es wird vorgeschlagen, dass alle Signalkabel (Fühler, RS485, usw.) getrennt von denen der Steuer und Hauptstromkreise verlegt werden, um Störungen zu vermeiden. Die maximale Strombelastbarkeit der Relais darf nicht überschritten werden, falls die daran angeklemmten Lasten höhere Ströme aufnehmen können, sollen entsprechende Schutze vorgesehen werden. Wichtiger Hinweis: XEV und XEC dürfen nicht mit demselben Trafo versorgt werden!
