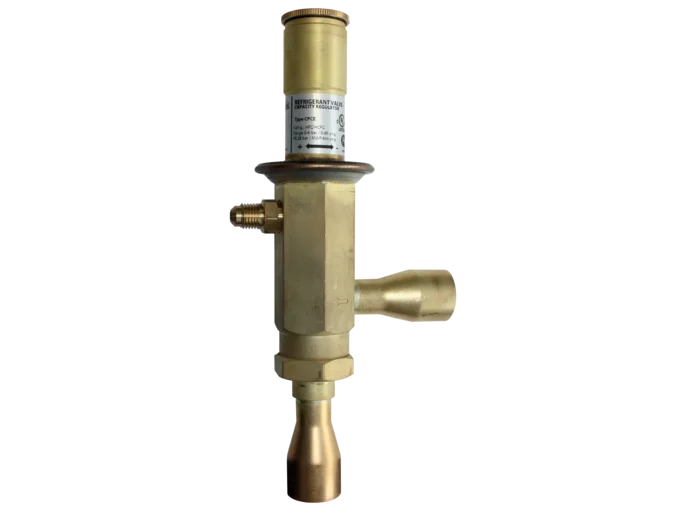

Danfoss Leistungsregler CPCE22 Löt 034N0084

CPCE dient als Leistungsregler zur Anpassung der Verdichterleistung an die tatsächliche Verdampferlast. Der CPCE wird in einem Bypass zwischen der Nieder- und Hochdruckseite bei Kältesystemen eingebaut. Er ist besonders ausgelegt für die Heißgaseinleitung zwischen dem Verdampfer und dem thermostatischen Expansionsventil. Die Einspritzung sollte durch einen Heißgasmischer Typ LG erfolgen.

Dimensionierung und Leistung Für die Wahl eines CPCE-Leistungsreglers sollten folgende Angaben über die Kälteanlage vorliegen: Kältemittel Min. Sauggastemperatur tS Verdichterleistung PV bei min. Sauggastemperatur Min. Verdampferleistung Q0 Verflüssigungstemperatur tk Die Reglerleistung kann danach als die Verdichterleistung minus der Verdampferleistung bei minimaler Sauggastemperatur und Verflüssigungstemperatur berechnet werden. Der Heißgasmischer LG wird nach den Anschlussstutzen bemessen. Die Leistungen sind durch eine Senkung des Saugdrucks / der Sauggastemperatur um DtS = 4K entstanden. Die an­gegebenen Sauggastemperaturen sind Minimalwerte, d.h. Werte nach der Senkung. Die angegebenen Leistungen setzen sich aus der Heißgasleistung des CPCE-Reglers sowie aus der zusätzlichen Leistung zusammen, die das thermostatische Expansionsventil aufbringt, um die Überhitzung über den Verdampfer konstant zu halten.
