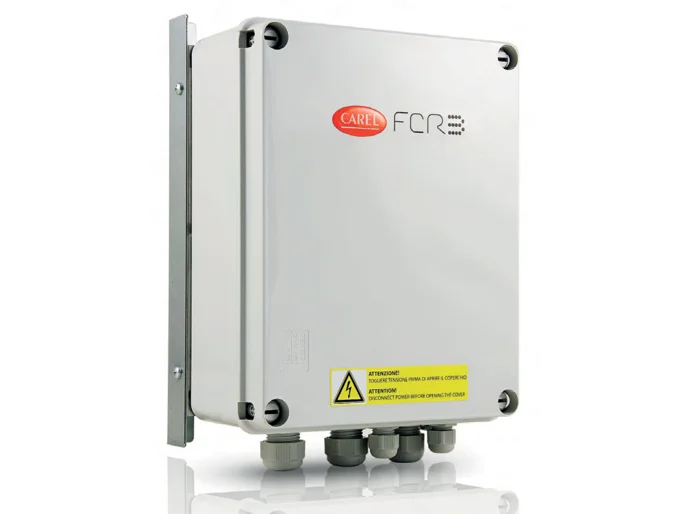

Carel Drehzahlregler FCR 400V 6A IP55 0-10V

Die Geräte der FCR-Serie sind elektronische Dreiphasenwechselspannungsregler, die das Prinzip der Phasenanschnittsteuerung zur Regelung der Ausgangsspannung am elektrischen Verbraucher in Abhängigkeit des am Eingang angelegten Regelsignals nutzen. Sie steuern elektrische Asynchronmotoren an, die an die Ventilatoren angeschlossen sind. Die gelieferte Spannung ist in Prozent der Eingangsspannung ausgedrückt. • Lineare Relation: In diesem Fall entspricht jeder Änderung des Eingangssignals proportional eine konstante Variation der am elektrischen Verbraucher anliegenden Spannung. Praktisch finden also bereits bei sehr niedrigen Regelsignalwerten erhebliche Geschwindigkeitsvariationen statt, die jedoch durch minimale Variationen in der Nähe der höheren Werte ausgeglichen werden. • Regelung auf MINIMUM (Mindestgeschwindigkeit): Durch die Drehung des Trimmpotentiometers MIN im Uhrzeigersinn am Mindesteingangssignal (0 V) wird die minimale Ausgangsspannung bis auf 40 % erhöht (160V mit 400 V ). • Regelung auf MAXIMUM (Höchstgeschwindigkeit): Durch die Drehung des Trimmpotentiometers MAX entgegen den Uhrzeigersinn am Höchsteingangssignal (10 V) wird die maximale Ausgangsspannung von 100 % (400V @ 400V) auf 50 % (200 V circa @ 400V) vermindert. • Ansprechverzögerung: Der Trimmpotentiometer (DELAY) lässt die Ansprechverzögerung des Reglers auf eine Stufe wie das Regelsignal einstellen.
