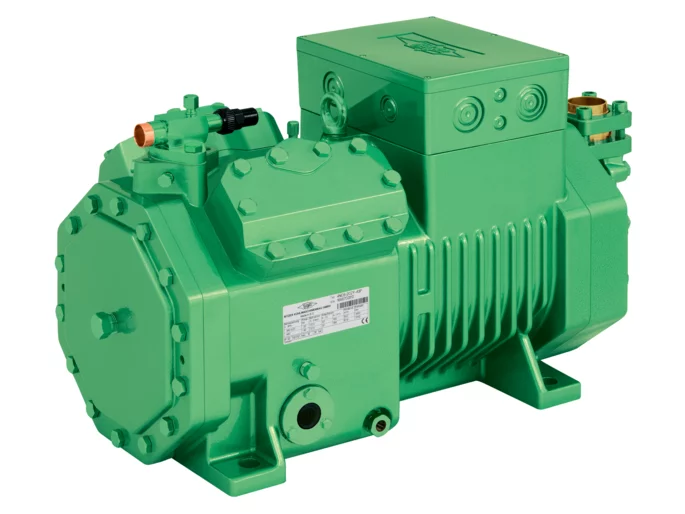

Bitzer halbh. Verdichter BE5 4GE-30Y-40P 400V

Eine eng gestufte Verdichterpalette für moderne Kälte-, Klima- und Wärmepumpenanlagen Mit der neuen BITZER ECOLINE Serie bietet BITZER hocheffiziente, universell einsetzbare Verdichter, die die anspruchsvollen Anforderungen moderner Kälteanlagen erfüllen: Erweiterter Einsatzbereich Energieeffizient Wirtschaftliche Leistungsregelung Verschleißfestes Triebwerk Leise und schwingungsarm Minimaler Platzbedarf Robust BITZER ECOLINE Verdichter für Frequenzumrichter-Betrieb bis 70 Hz Alle BITZER ECOLINE Verdichter sind für den Betrieb bis 70 Hz ausgelegt und optimiert. Je nach Kältemittel und Einsatzbedingungen kann dabei ein Verdichter mit PW Standardmotor (400V-3-50Hz) eingesetzt werden oder ein Sondermotor (230V/400V-3-50Hz*) erforderlich sein, der in Dreieckschaltung (230V-3-50Hz) angeschlossen wird. Letzteres gilt für Verdichter mit Motorversion 1 und 2, sofern sie im gesamten dokumentierten Einsatzbereich betrieben werden sollen. Der Einsatz eines PW Standardmotors für 400 V oder Anschluss eines 230/400V Motors in Sternschaltung muss wegen des abfallenden Drehmoments beim Betrieb oberhalb 50 Hz (Abb. 1) individuell mit BITZER abgestimmt werden – siehe auch technische Information KT-420.

BITZER ECOLINE Verdichter sind mit CRII-Zylinderköpfen zum Aufbau von Leistungsreglern vorgerüstet: CR Leistungsregler (Option) 220-240 V/1/50/60 Hz 4-Zylinder: 1 x CRII - 4 Zylinder max. 1 Stück (50/100%) 6-Zylinder: 2 x CRII - 6 Zylinder max. 2 Stück (33/66/100%) 8-Zylinder: 2 x CRII - 8 Zylinder max. 2 Stück (50/75/100%) Informationen zu Frequenzumrichterbetrieb: Daten für die Auslegung des Frequenzumrichters (FU) – Motorversion 3 (R134a Verdichter): bezogen auf 400 V/3/50 Hz Netzspannung und Einsatz des 400 V/3/50 Hz Standardmotors für FU-Betrieb bis 70 Hz. FU mit Motorversion 1 und 2: Betrieb im gesamten Anwendungsbereich oberhalb 50 Hz erfordert Motor mit Sonderspannung.

• Verdichter 2KES-05Y bis 4BES-9Y sind standardmäßig mit 230/400V-3-50Hz Motoren ausgestattet und können je nach Anwendung entweder bei 400 V in Sternschaltung oder 230 V in Dreieckschaltung betrieben werden.
