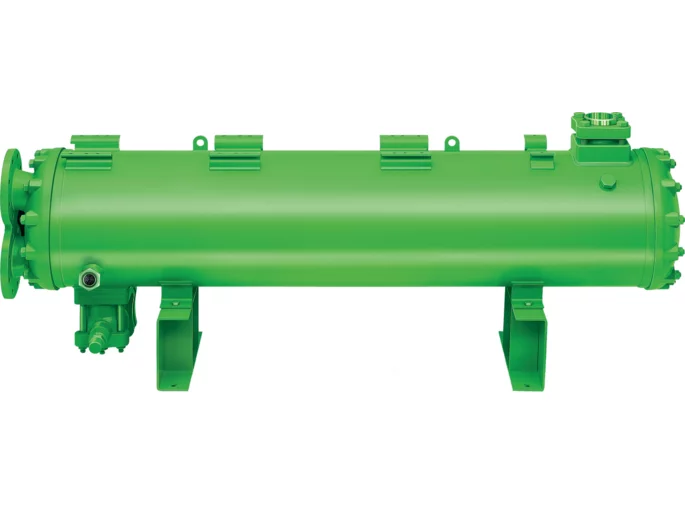

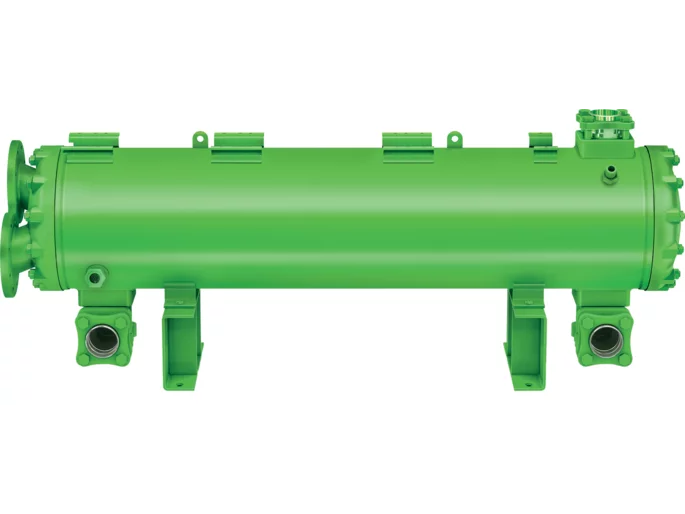

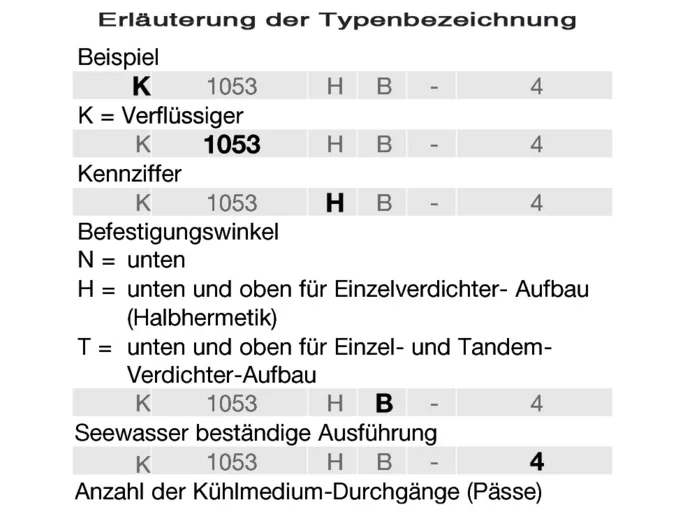

Bitzer Bündelrohr-Verflüssiger K123H-2/4 Pass

Die sicherheitstechnische Ausführung Abnahme entsprechend der EG-Druckgeräterichtlinie 2014/68/EU

Konstruktions-Merkmale

Wärmeübertrager-Rohre: aus Cu bzw. Cu-Ni (Seewasser beständige Ausführung) mit neu entwickelter Rohrgeometrie und „Low Foulin g"-Profil auf der Kühlmedium-Seite Wärmeübertrager-Rohre sind in Lochscheiben eingelötet, dadurch hohe Sicherheit in Bezug auf Dichtheit Mantelrohr und Lochscheiben aus Kesselblech P 265 GH Umlenkdeckel: -abnehmbar, ermöglicht mechanische Reinigung der Rohre -Anschluss- und Umlenkseite tauschbar -Kühlmedium-Ablass ab K573H(B) -Zusätzlicher Entlüftungsstopfen ab K38 03T(B) Lochscheiben Kunststoff beschichtet Kühlmedium-Anschlüsse: Rohrgewinde bzw. Flansch Schauglas serienmäßig Befestigungswinkel -unten: Behälter mit Kennbuchstaben „N" -unten und oben: Behälter mit Kennbuchstaben „H" (für Montage von Einzel-Verdichtern) und „T" (für Einzel- und Tandem-Verdichter) Kältemittel-Anschlüsse -Druckgas: Rotalock-Adapter/Lötbuchse mit Flansch ab K1053H(B) -Kältemittel-Austritt: Absperrventil -alternativer Kältemittel-Austritt ab Typ K123HB Rotalock-Anschluss für Druckentlastungs-Ventil -Innengewinde 3/a’’ -18 NPTF -Außengewinde 1 ¼" -12 UNF geeignet für (H)FCKW / HFKW-Kältemittel (Kältemittel mit einem Temperaturgleit > 2 K auf Anfrage) Maximal zulässiger Druck/ zulässige Temperatur -Kältemittel-Seite: 28 bar/ -10°c bis 120°c -Kühlmedium-Seite: 10 bar/ -10°C (mit Frostschutzmittel) bis 95°C Schutzgas-Füllung

Bündelrohr-Verflüssiger mit Kältemittel-Austritt nach unten können auch als Druckgas-Enthitzer eingesetzt werden.

Sonder-Ausführungen:

Seewasser beständige Ausführung: -Cu-Ni-Rohr, Umlenkdeckel Kunststoff beschichtet Umlenkdeckel Kunststoff beschichtet für Standard-Ausführung mit Cu-Rohren Befestigungs-Schienen oder Befestigungs-Platten (z.B. für Verdichter-Aufbau) Adapter zum Anschluss des Druckentlastungs-Ventils für alle Modelle Gewinde- bzw. Vorschweiß-Flansche Kältemittel- Ein- und Austritt mit verschiedenen Adapter- und Ventil-Kombinationen Abnahme entsprechend ausländischer Vorschriften und diversen Abnahmegesellschaften (z.B. Bureau Veritas, Germanischer Lloyd, Lloyd’s Register of Shipping)

Lieferumfang / Zubehör 4-Pass-Ausführung entspricht Standard-Version

Leistungsangaben Die angegebenen Verflüssiger-Leistungen basieren auf Messwerten bei einer Druckgastemperatur von 90°C und einem Kühlmedium seitigen Verschmutzungsfaktor r = 0,4 x 1 o-4 m2 K/W.

Verflüssiger-Auslegung Berechnung der Verflüssigerleistung Q

Zu Verflüssiger-Auswahl ist es zunächst erforderlich, die Verflüssigungs-Leistung Q zu ermitteln. die am Verflüssiger abzuführende Leistung kann auf zwei unterschiedliche Arten berechnet werden:

Verflüssiger-Leistung als Summe von Kälteleistung und leistungs-Aufnahme Bei diesem Verfahren werden Kälteleistung und Leistungsaufnahme des Verdichters addiert (bzw. der Verdichter bei Verbundanlagen). Die leistungsdaten können den Verdichter-Prospekten oder der Software entnommen werden.

Überschlägige Berechnung mittels Faktoren Für übliche Auslegungen kann auch eine vereinfachte methode angewendet werden. Zur Ermittlung der Verflüssigungs-Leistung wird dazu die Kälteleistung des Verdichters mit dem Faktor aus nachstehendem Diagramm multipliziert.



Besondere Hinweise Insbesondere bei Tiefkühl-Anlagen den Verflüssiger so auslegen, dass auch für Abkühlvorgänge bzw. nach Abtauperioden genügend Leistungsreserve vorhanden ist (Kontrollrechnung bei höchster Verdampfungstemperatur erforderlich).
